Сотрудничество компании «ТуманТек» с ИТЭЛМА началось в 2021 году с проекта по увлажнению воздуха на производстве микроэлектроники в Москве. В дальнейшем заказчик неоднократно обращался к нам для реализации новых систем и расширения уже установленного оборудования.
Задача — увлажнение воздуха и снижение статического электричества
Одной из основных проблем на производстве была крайне низкая влажность воздуха в холодный период года. Зимой относительная влажность в отдельных производственных зонах могла снижаться до 8%.
При таких условиях существенно возрастает проблема накопления статического электричества. Поэтому требовалось повысить влажность непосредственно в тех зонах, где расположены производственные линии и оборудование, чувствительное к условиям окружающей среды.
При этом задача не заключалась в увлажнении всего объёма цеха. Системы проектировались для локального увлажнения конкретных производственных зон. Это позволило создавать требуемые условия непосредственно около технологических линий без необходимости увлажнять всё помещение целиком.
Техническое решение
При проектировании систем особое внимание уделялось надёжности, качеству воды, способу монтажа магистралей и безопасному расположению форсунок относительно дорогостоящего производственного оборудования.
Магистрали высокого давления из нержавеющей стали
Трубопроводы высокого давления, фитинги и форсунки выполнены из нержавеющей стали. Такое исполнение обеспечивает повышенную надежность, подходит для постоянной эксплуатации промышленной системы увлажнения и выглядит эстетично.

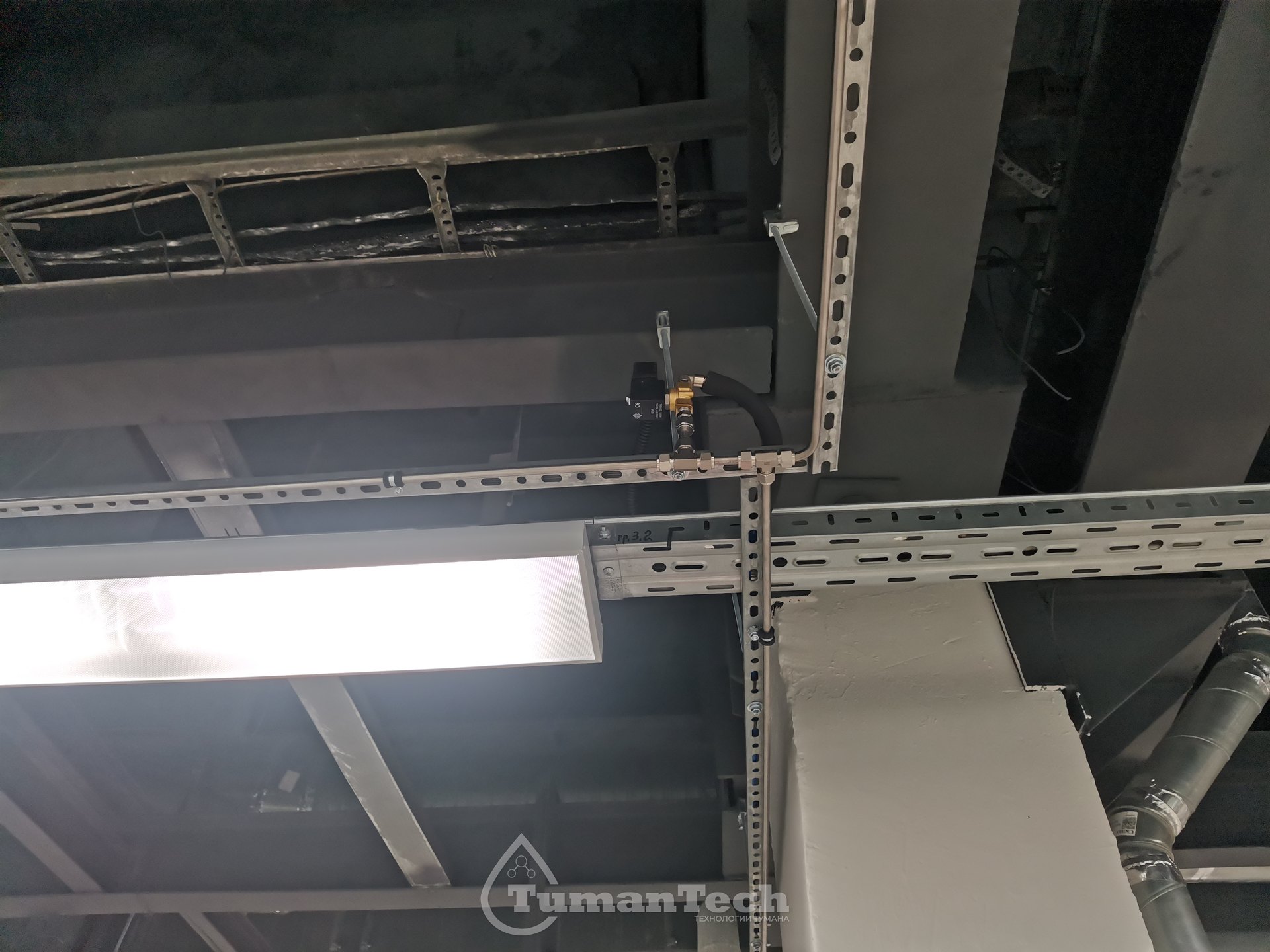

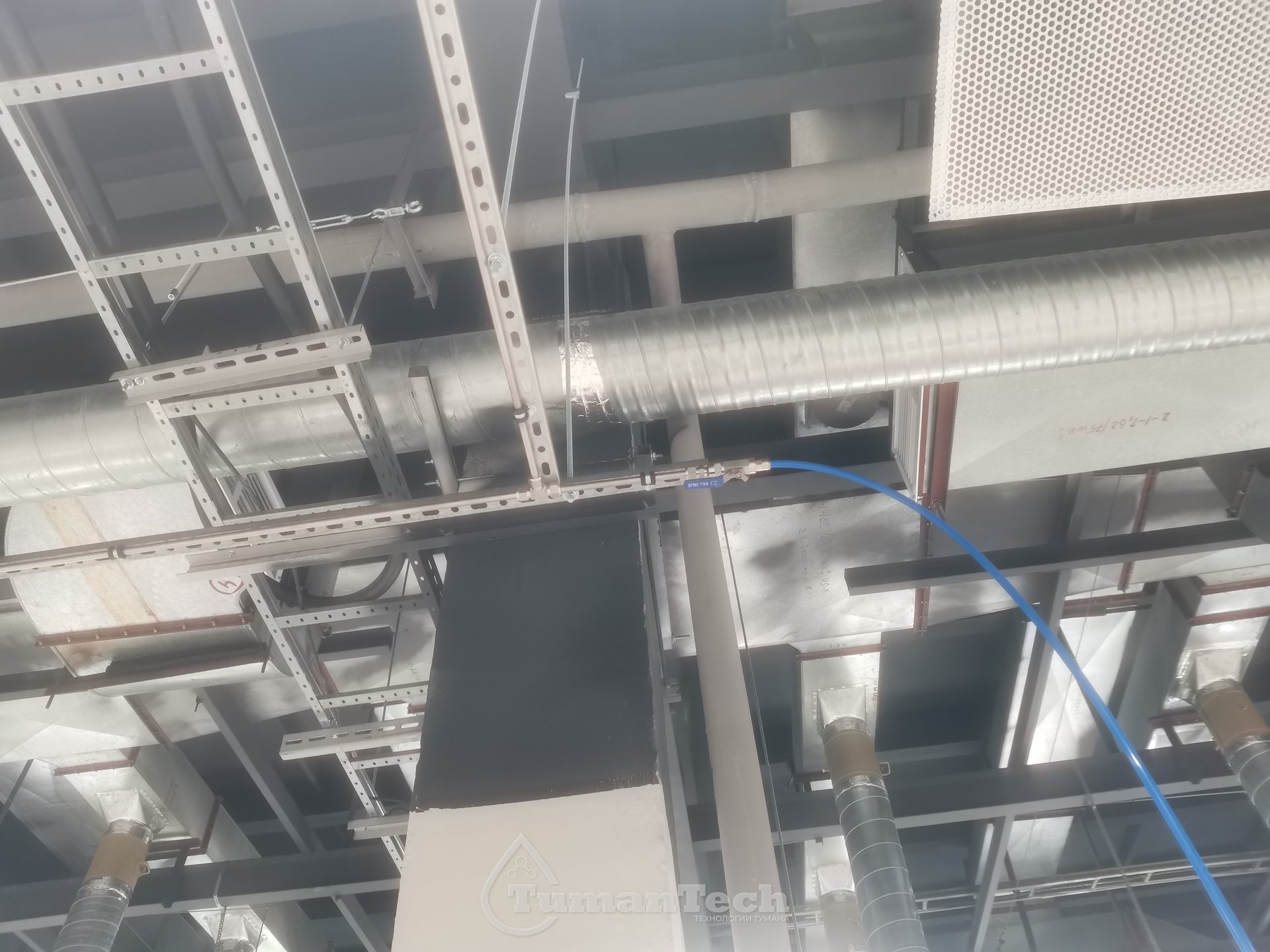

Монтаж трасс на специальных подвесных траверсах
Трассы высокого давления закреплялись на специально смонтированных подвесных траверсах. В зависимости от конструкции и доступных точек крепления траверсы подвешивались на тросах или фиксировались с использованием специальных струбцин, шпилек и других элементов крепления.
Такое решение позволило разместить магистрали и форсунки в необходимых точках относительно производственных зон и одновременно выполнить монтаж без размещения элементов системы непосредственно над технологическом оборудовании.
Защита оборудования от попадания воды
На производственных линиях установлено дорогостоящее оборудование, поэтому попадание на него крупных капель или воды недопустимо. Это требование учитывалось ещё на этапе проектирования системы.
Для каждой зоны подбирались форсунки с необходимыми характеристиками распыления. Размер капель и расположение форсунок выбирались таким образом, чтобы вода успевала испаряться в воздухе и не оседала на оборудовании и других поверхностях.
Дополнительно учитывалось направление каждого факела распыления. Форсунки располагались таким образом, чтобы факел тумана не был направлен непосредственно на производственное оборудование.
Сброс давления после остановки системы
На магистралях высокого давления установлены дополнительны специальные сбросные электромагнитные клапаны. При этом также отдельно проложена дренажная линия.
После отключения подачи тумана клапаны обеспечивают сброс остаточного давления в магистрали. Это предотвращает нежелательное подтекание воды из форсунок после остановки системы.

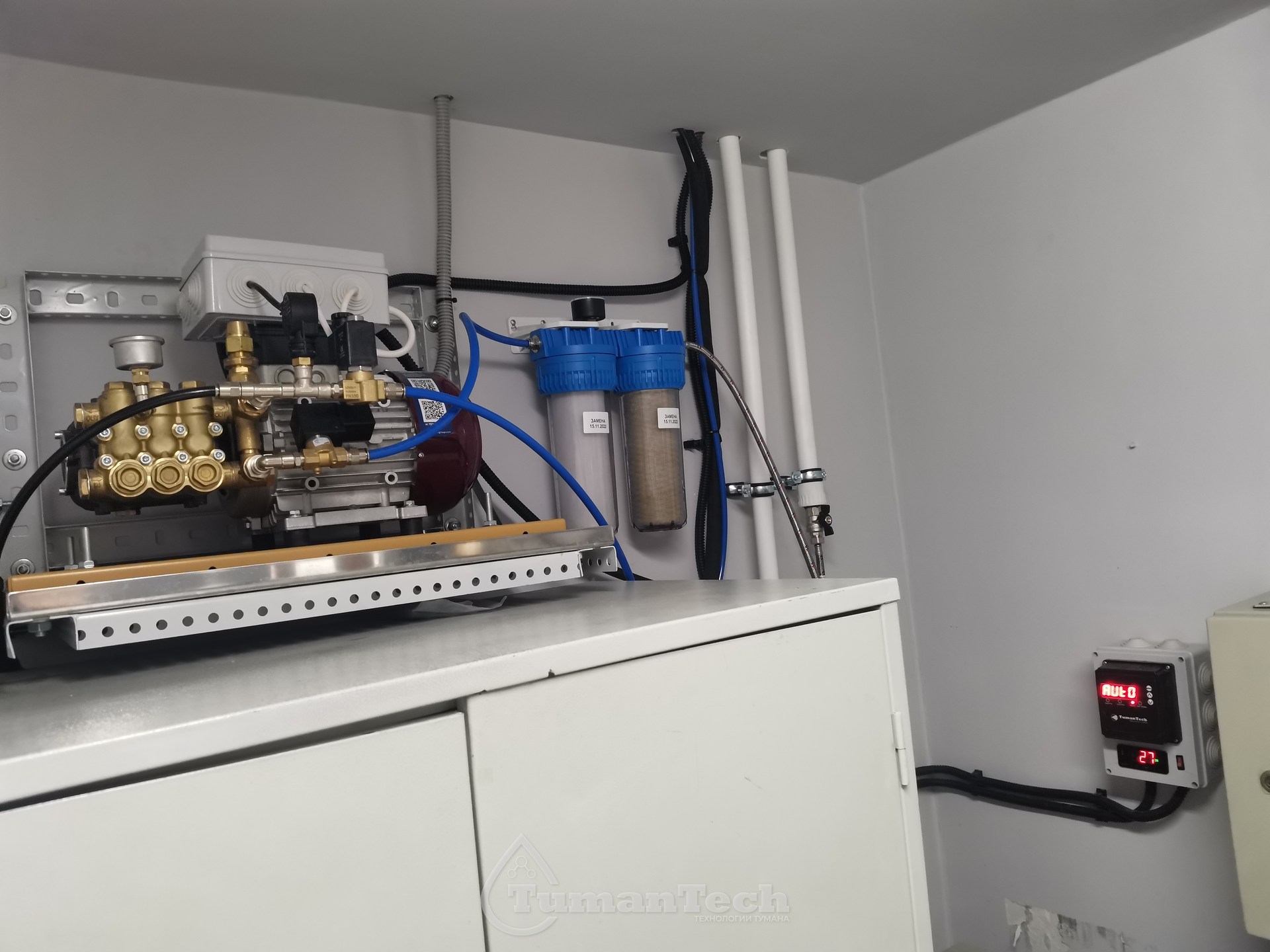

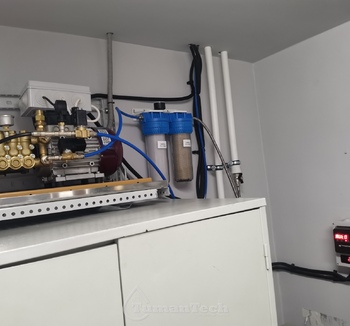

Водоподготовка на основе обратного осмоса
Для систем туманообразования была предусмотрена отдельная водоподготовка на основе обратного осмоса.
Оборудование водоподготовки подбиралось с учётом предоставленного заказчиком анализа исходной воды и требуемой производительности каждой системы.
Использование подготовленной воды особенно важно при мелкодисперсном распылении: это снижает поступление растворённых солей вместе с водой в производственную зону и помогает поддерживать стабильную работу форсунок.
2021 год — первый проект в Москве
Первый проект для ИТЭЛМА был реализован в Москве в 2021 году. Система увлажнения воздуха была установлена на производстве микроэлектроники.
Именно с этого объекта началось дальнейшее сотрудничество ИТЭЛМА и компании «ТуманТек».

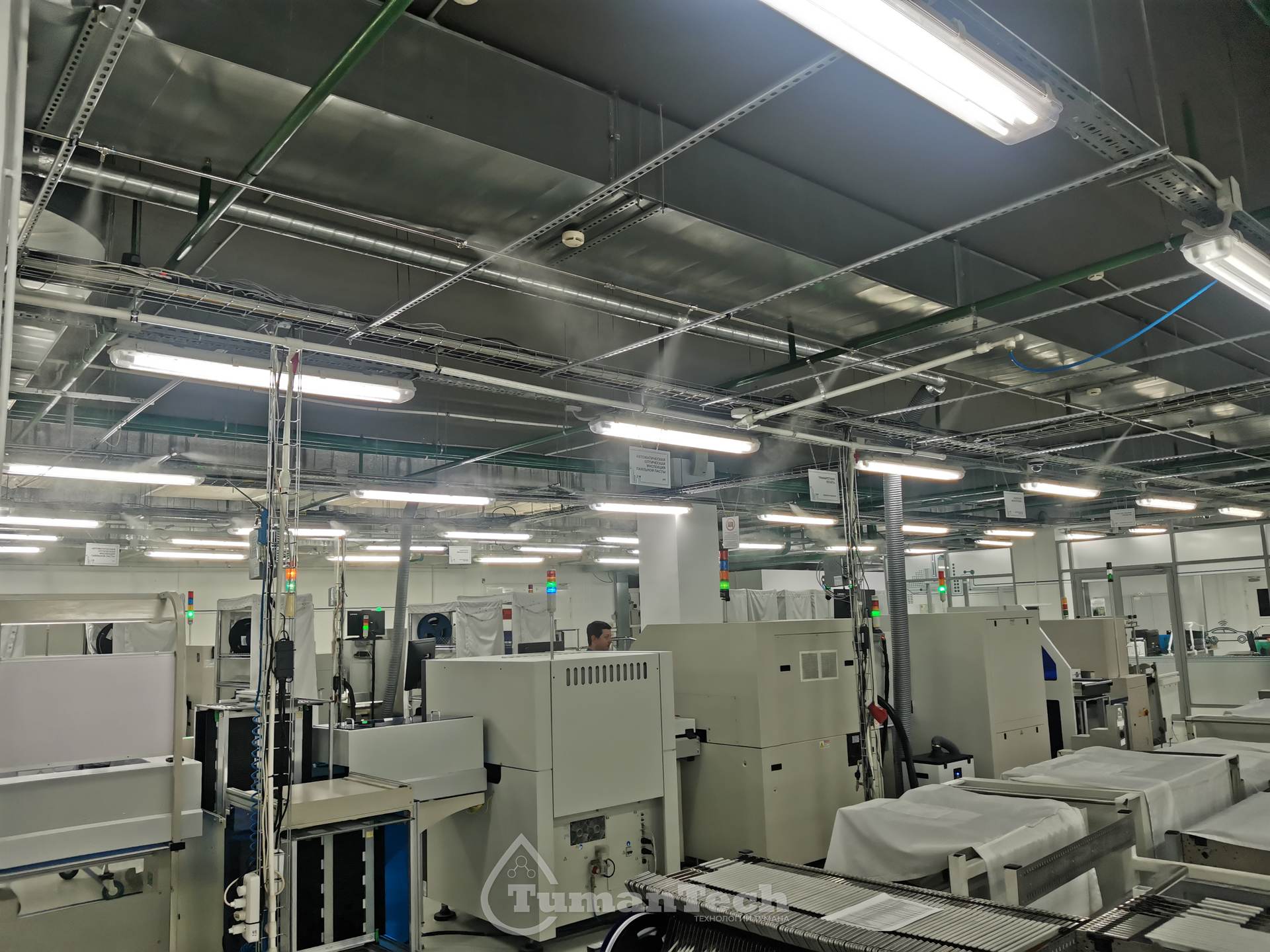

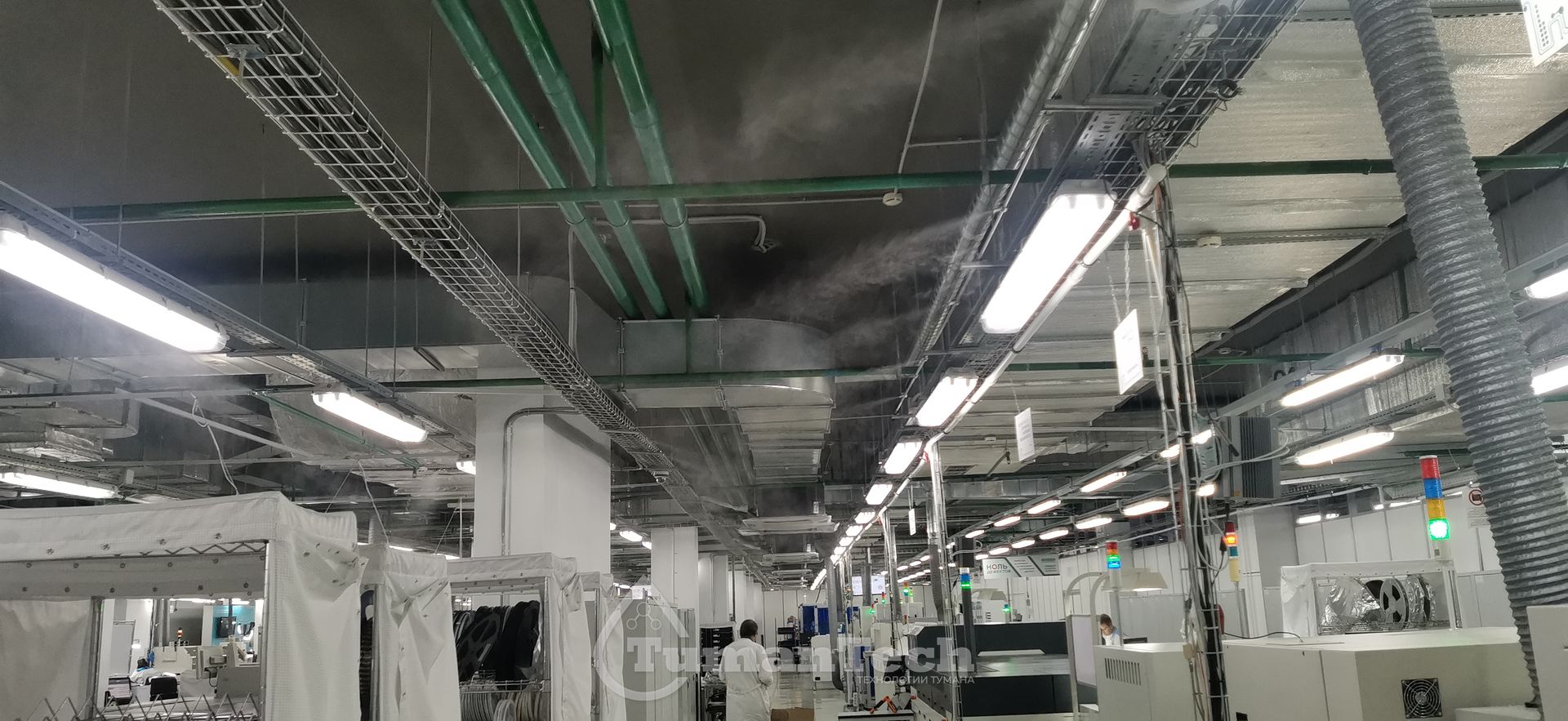

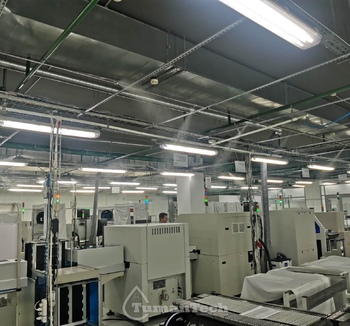

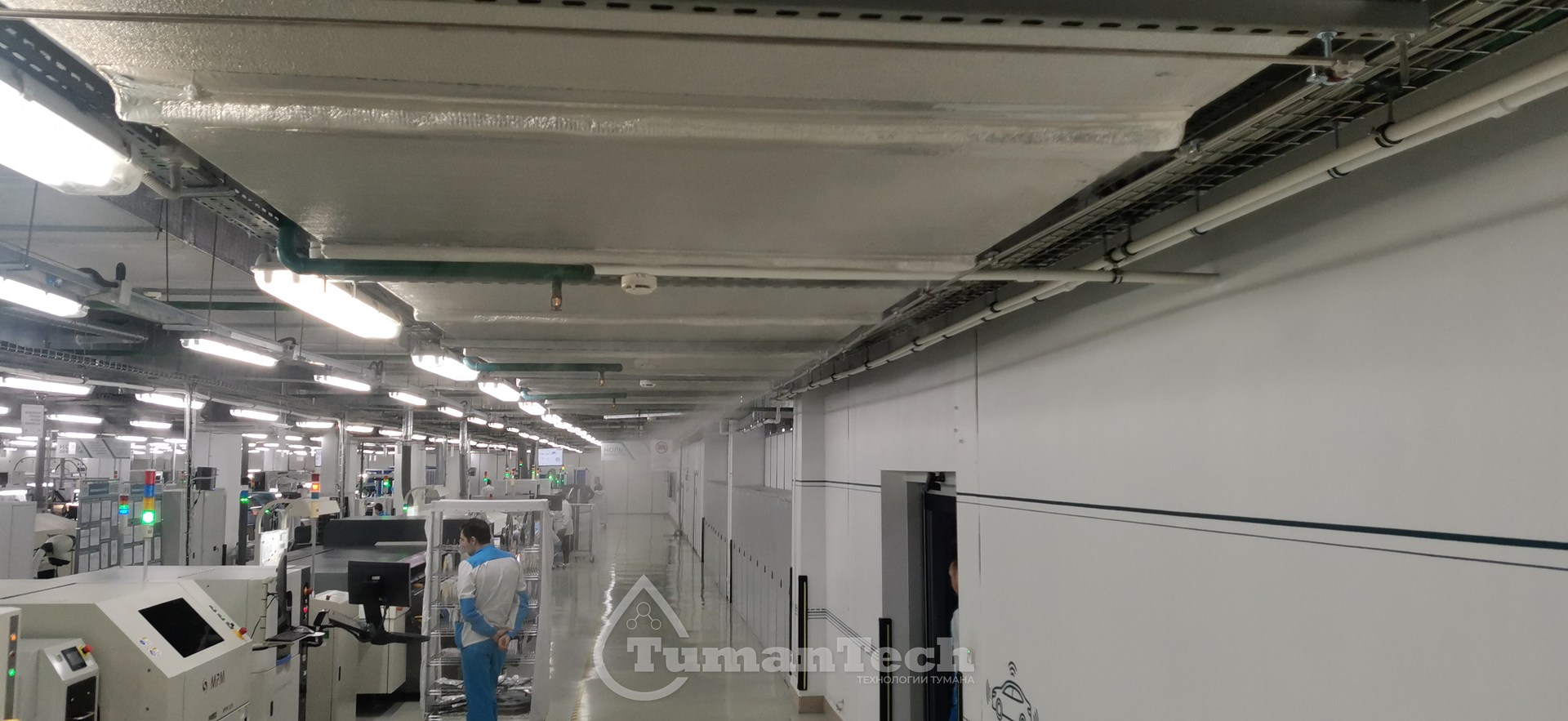

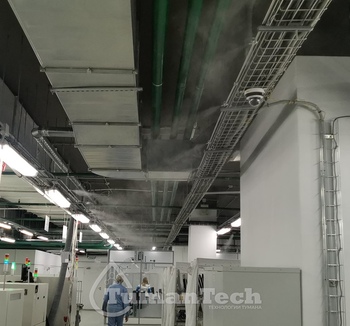

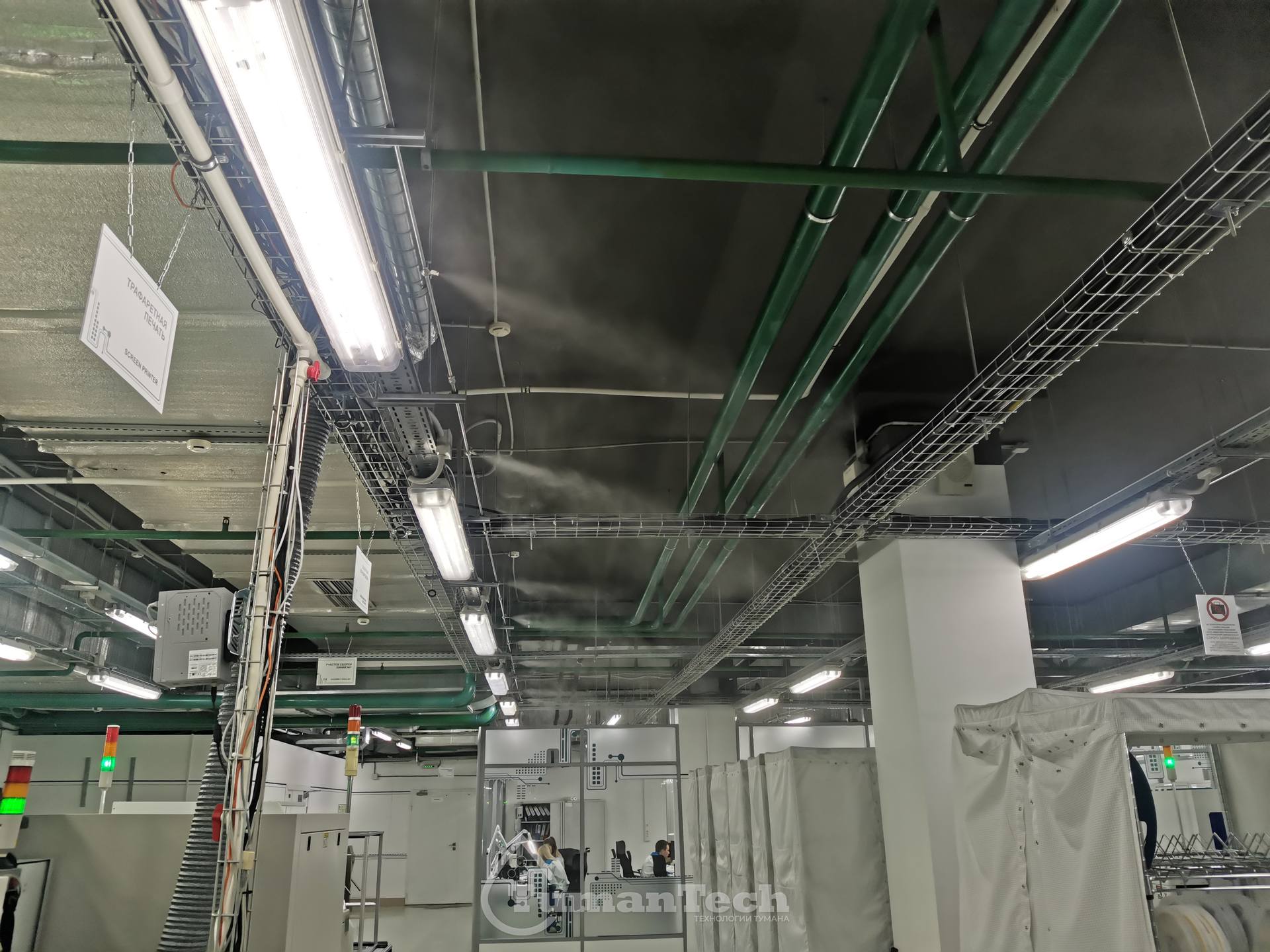

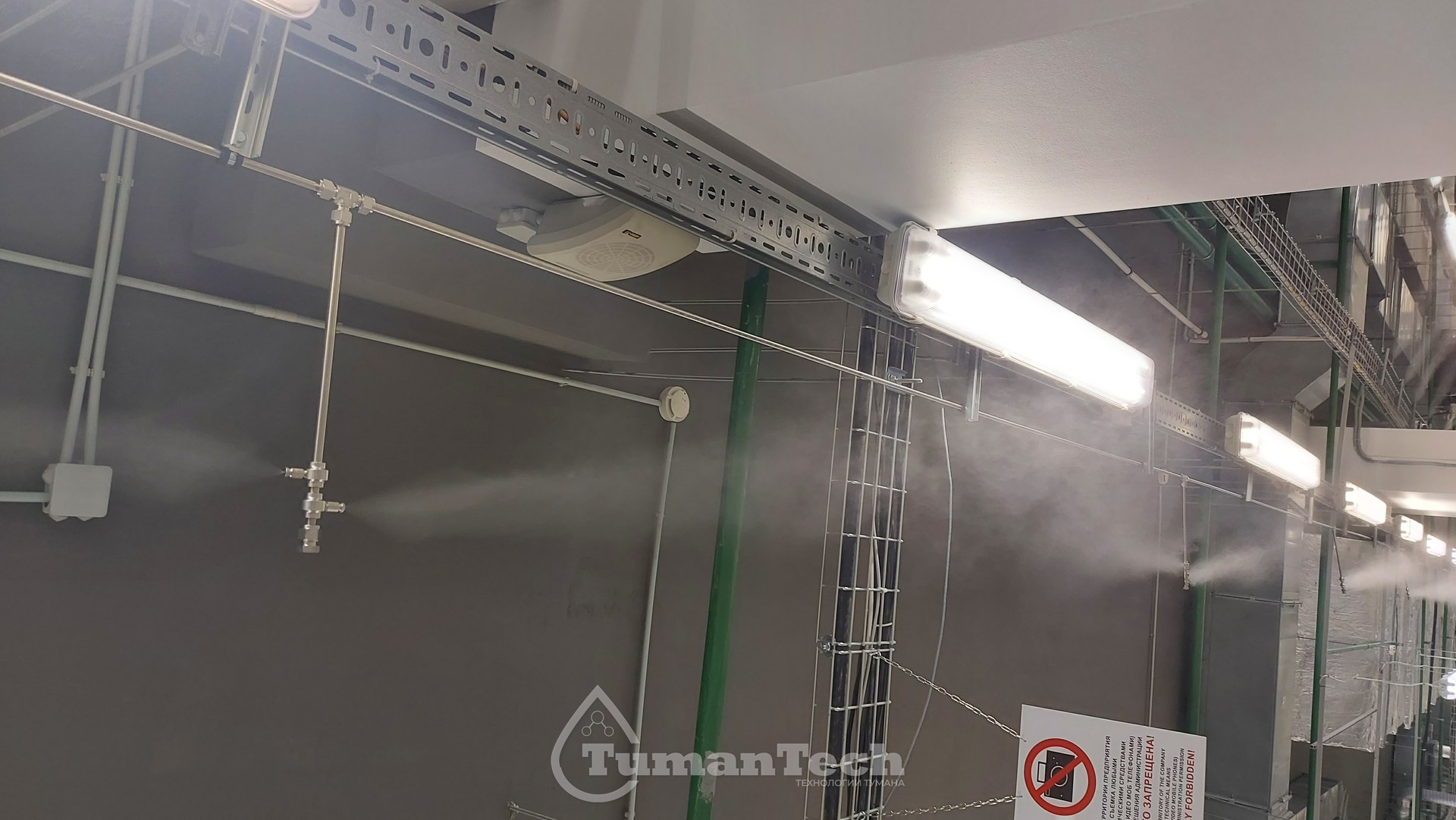

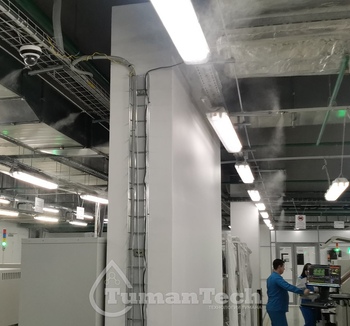

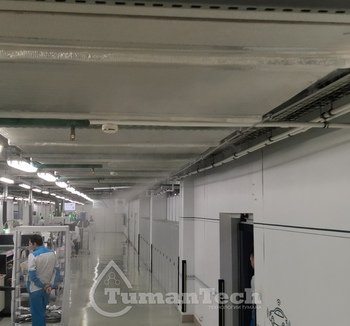

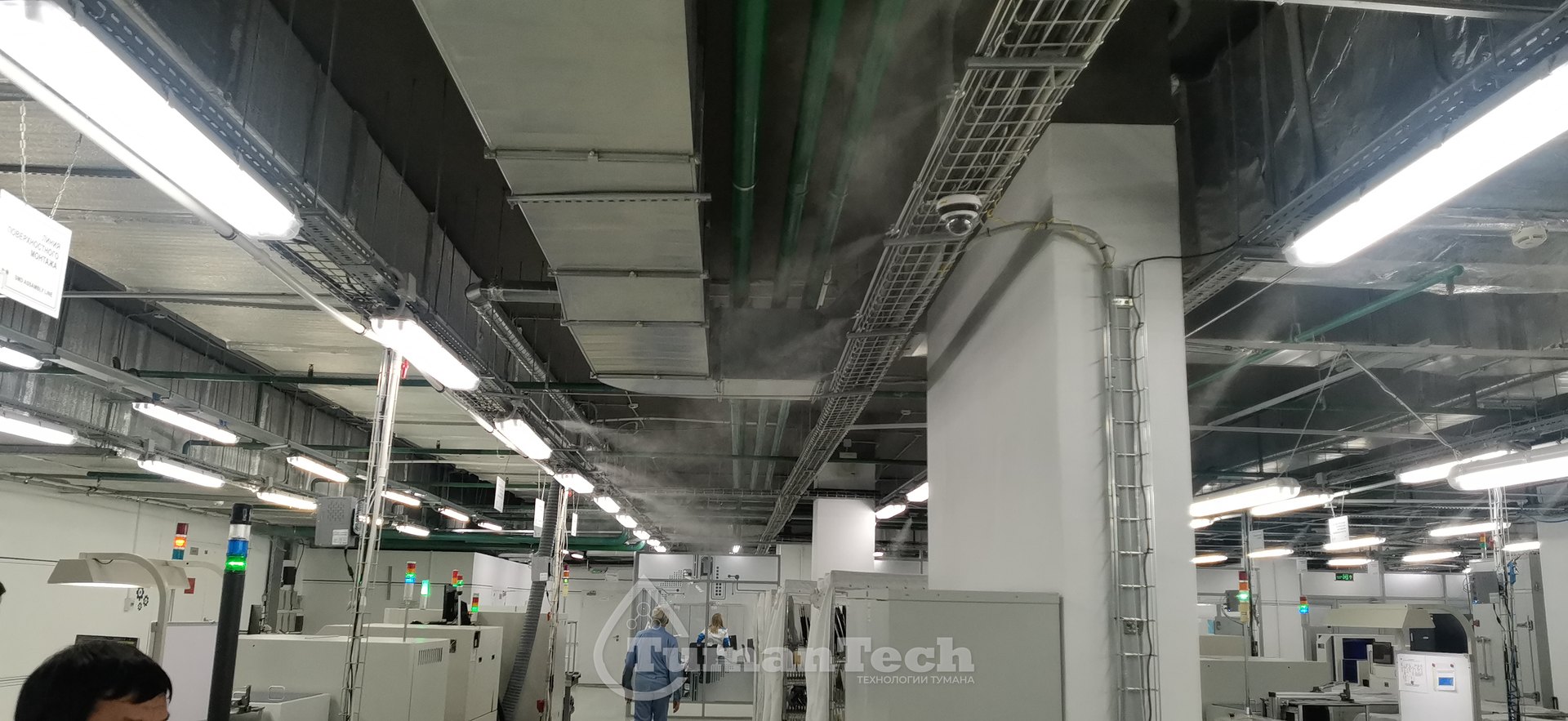

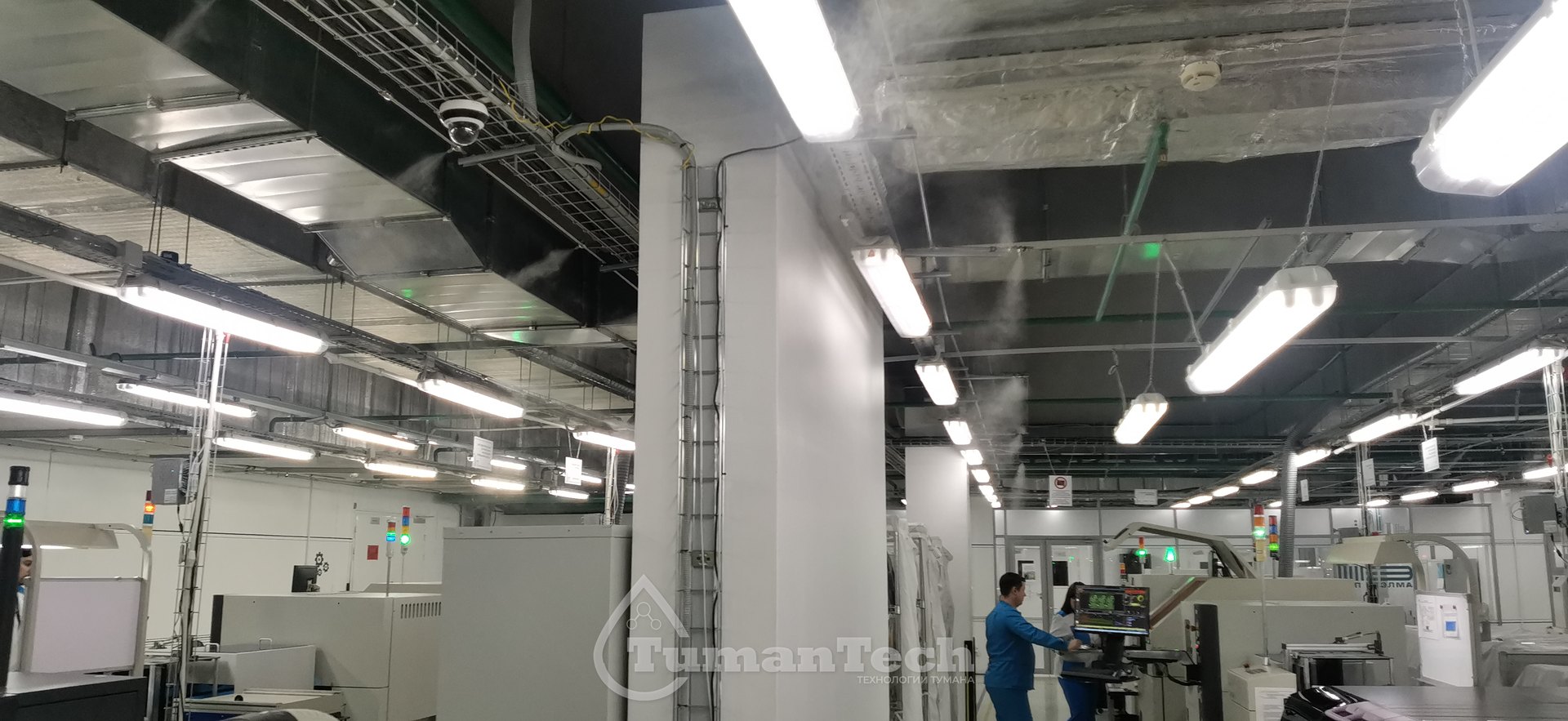

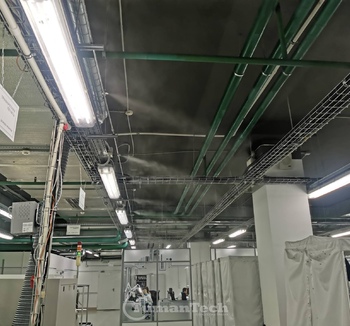

Фотографии системы увлажнения — Москва, 2021 год
Видео системы увлажнения — Москва, 2021 год
2022 год — трёхзонная система увлажнения на производстве Пегас в г. Кострома
После реализации первого проекта в Москве сотрудничество продолжилось уже на производственной площадке ИТЭЛМА в Костроме.
В 2022 году на втором этаже предприятия специалисты «ТуманТек» установили трёхзональную систему увлажнения воздуха.
Производственная площадь была разделена на отдельные зоны увлажнения. Это позволило подавать туман именно на те участки, где расположены технологические линии, требующие поддержания необходимой влажности.
При проектировании также была предусмотрена возможность дальнейшего развития системы. Это решение оказалось востребовано уже в последующие годы, когда производственные площади начали расширяться.

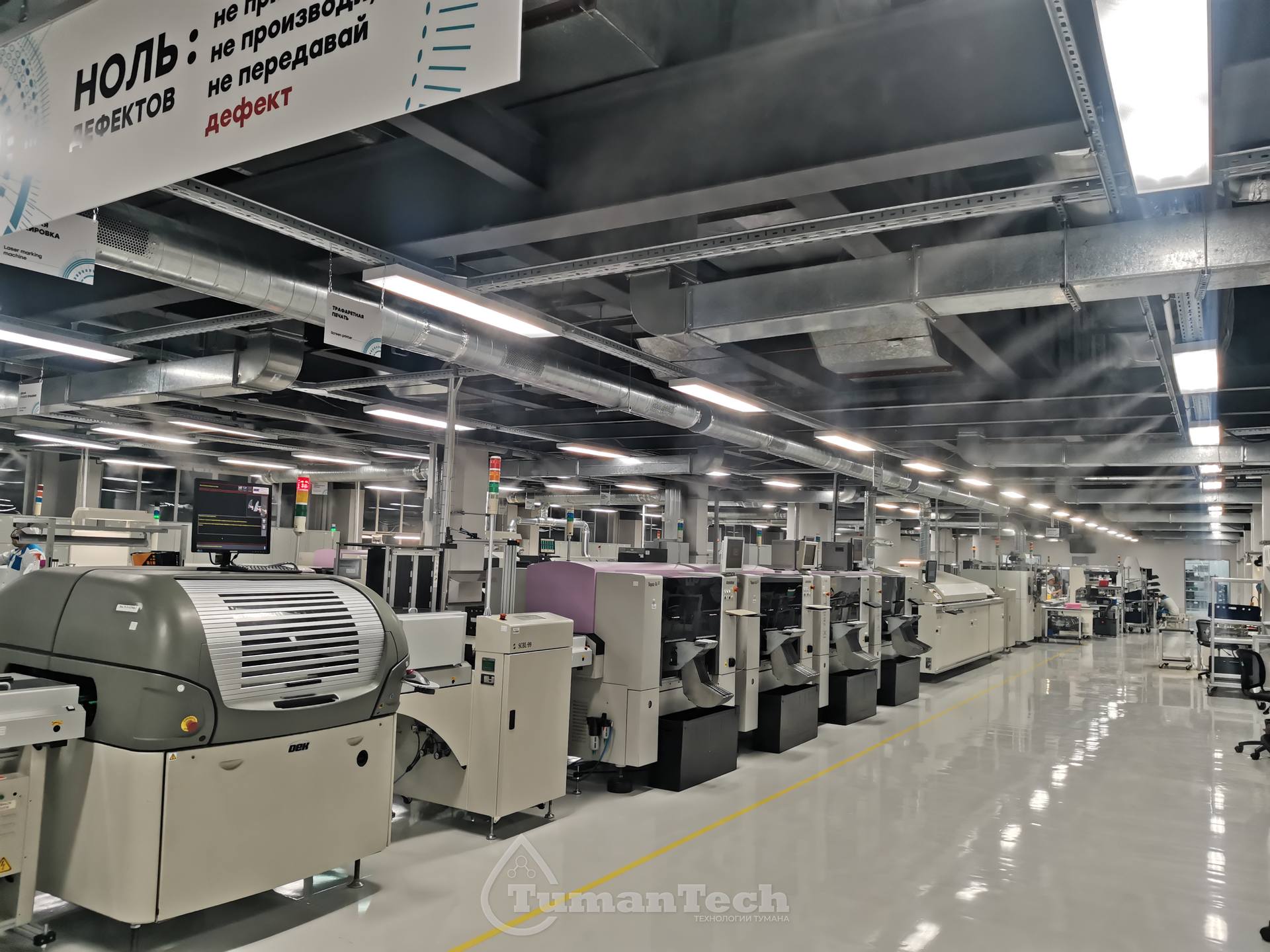

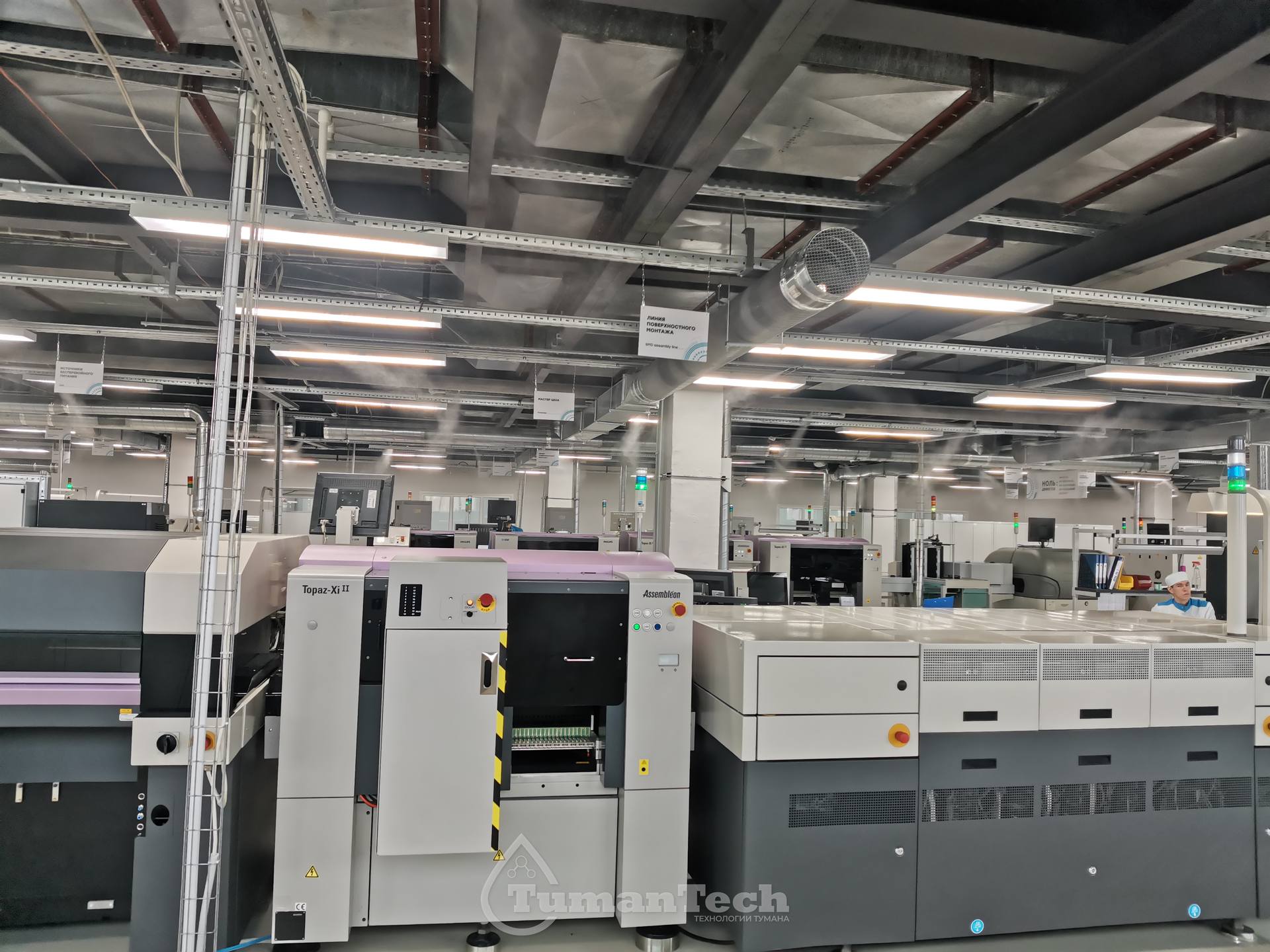

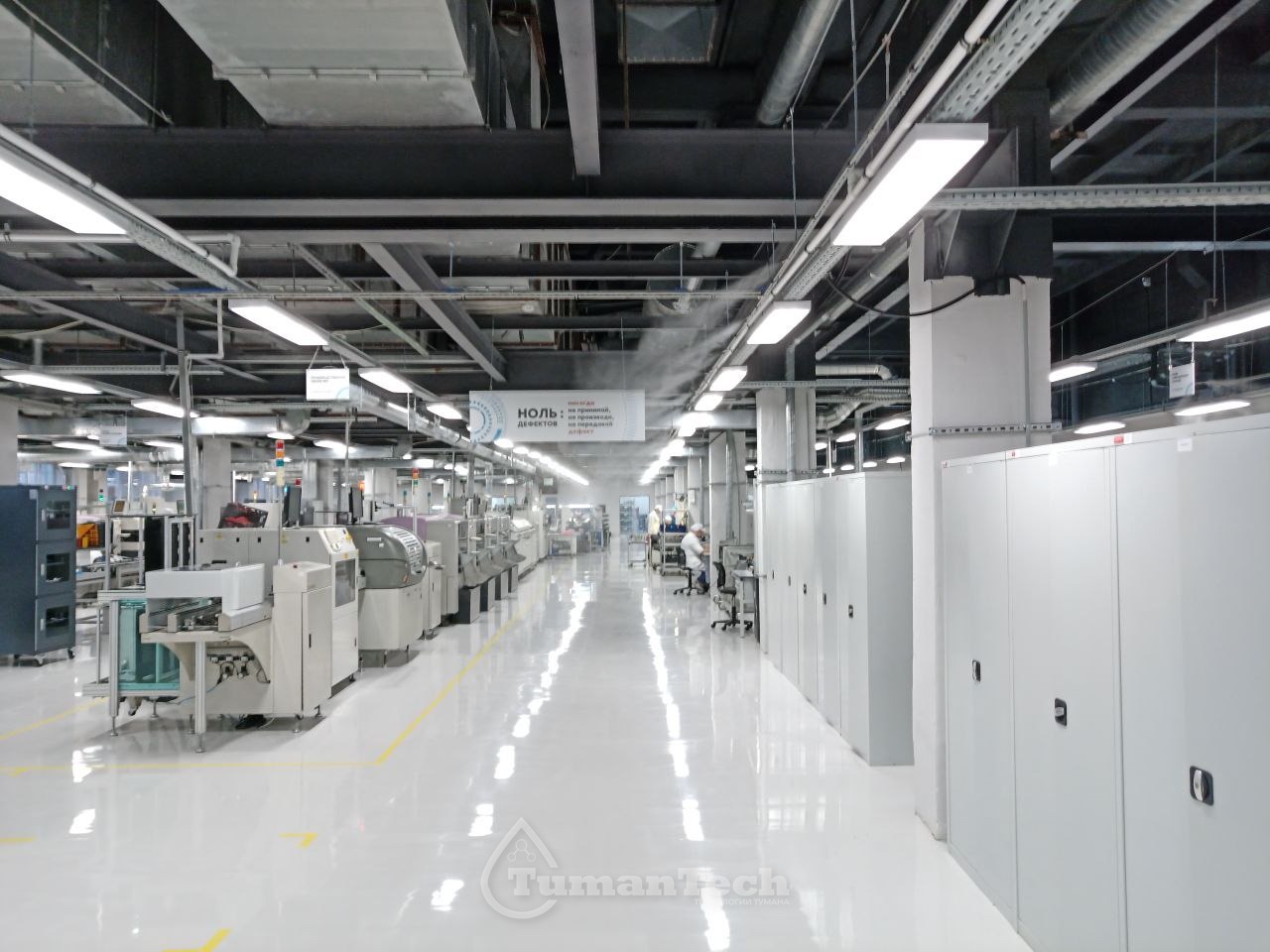

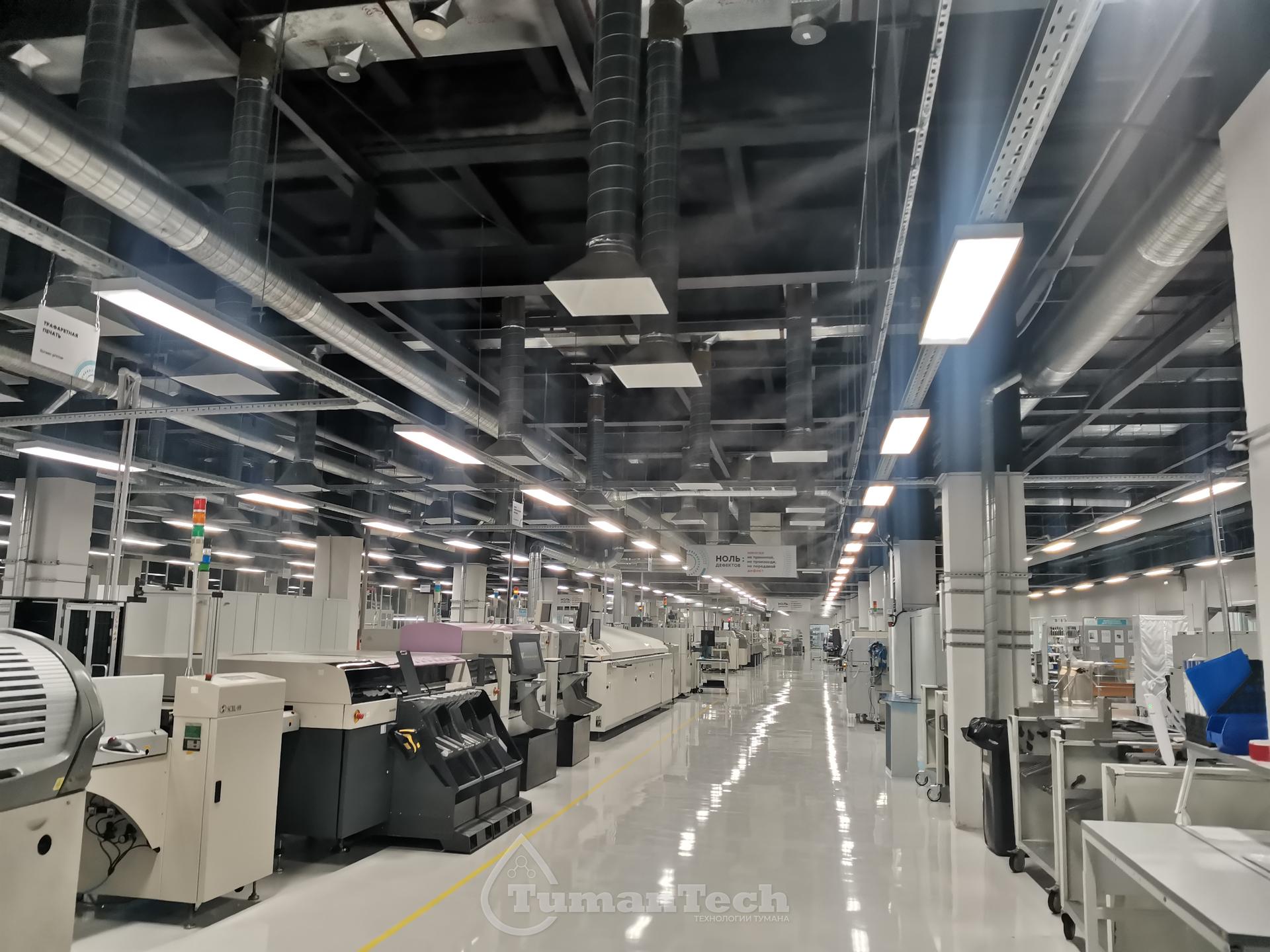

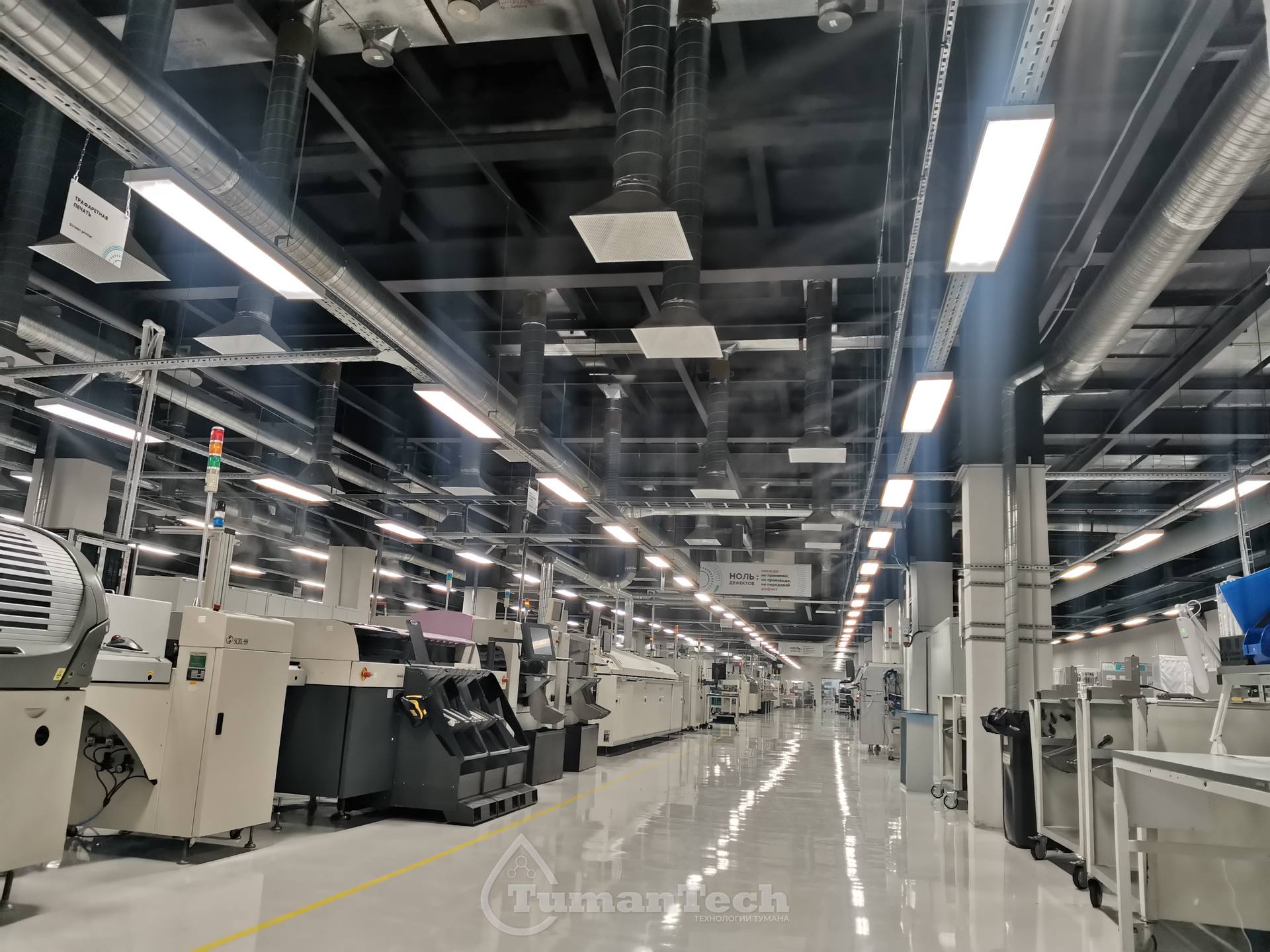

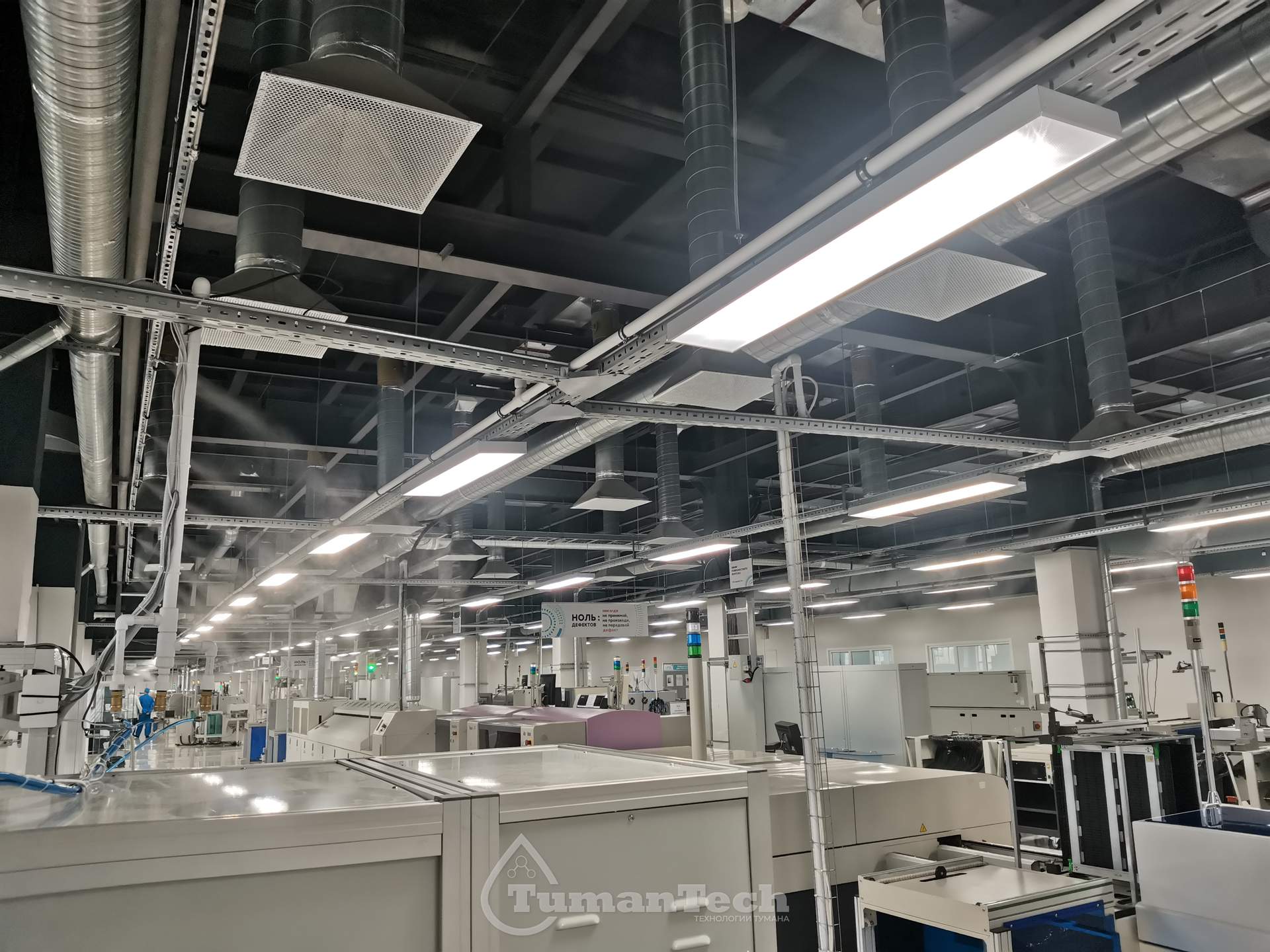

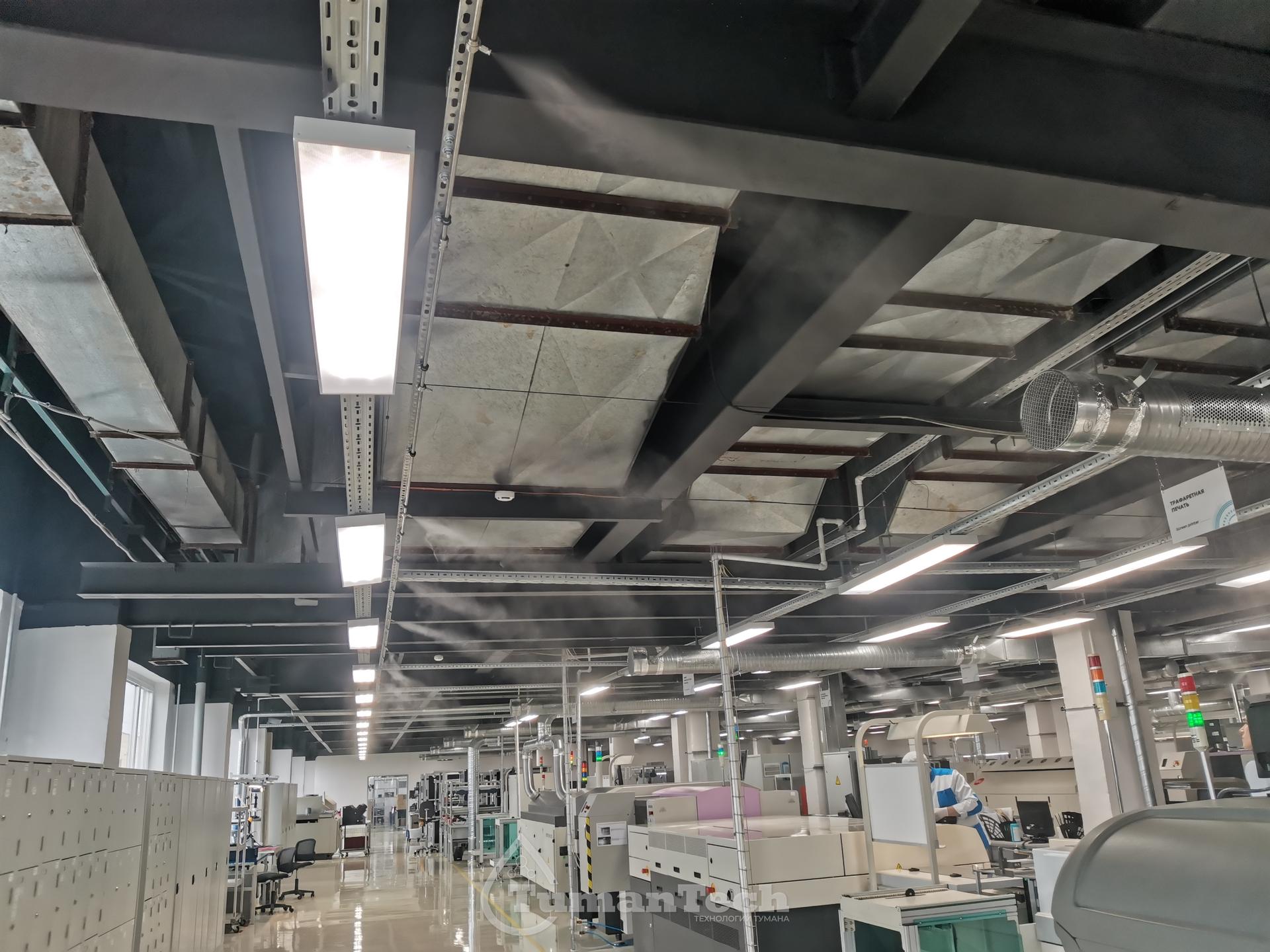

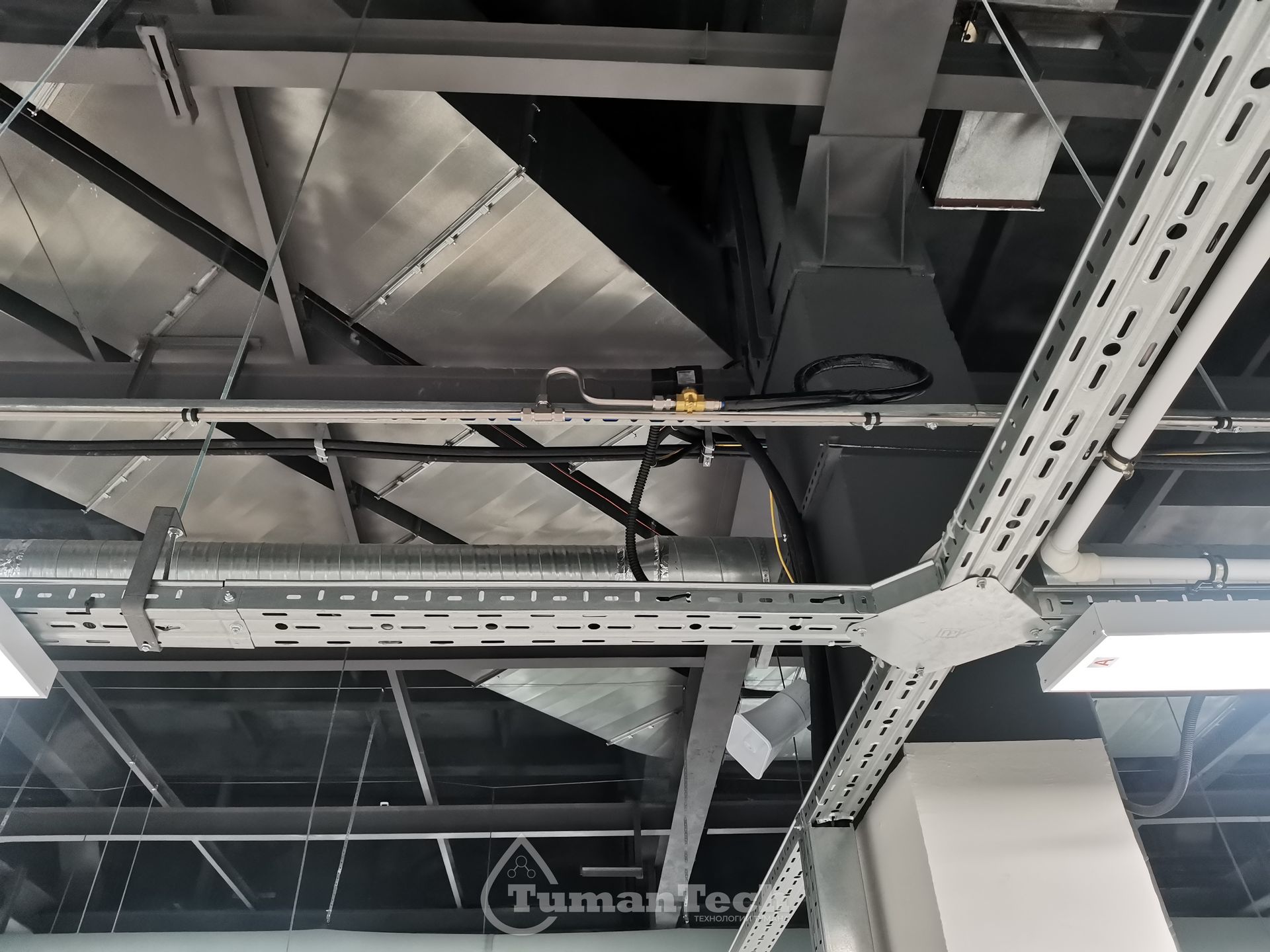

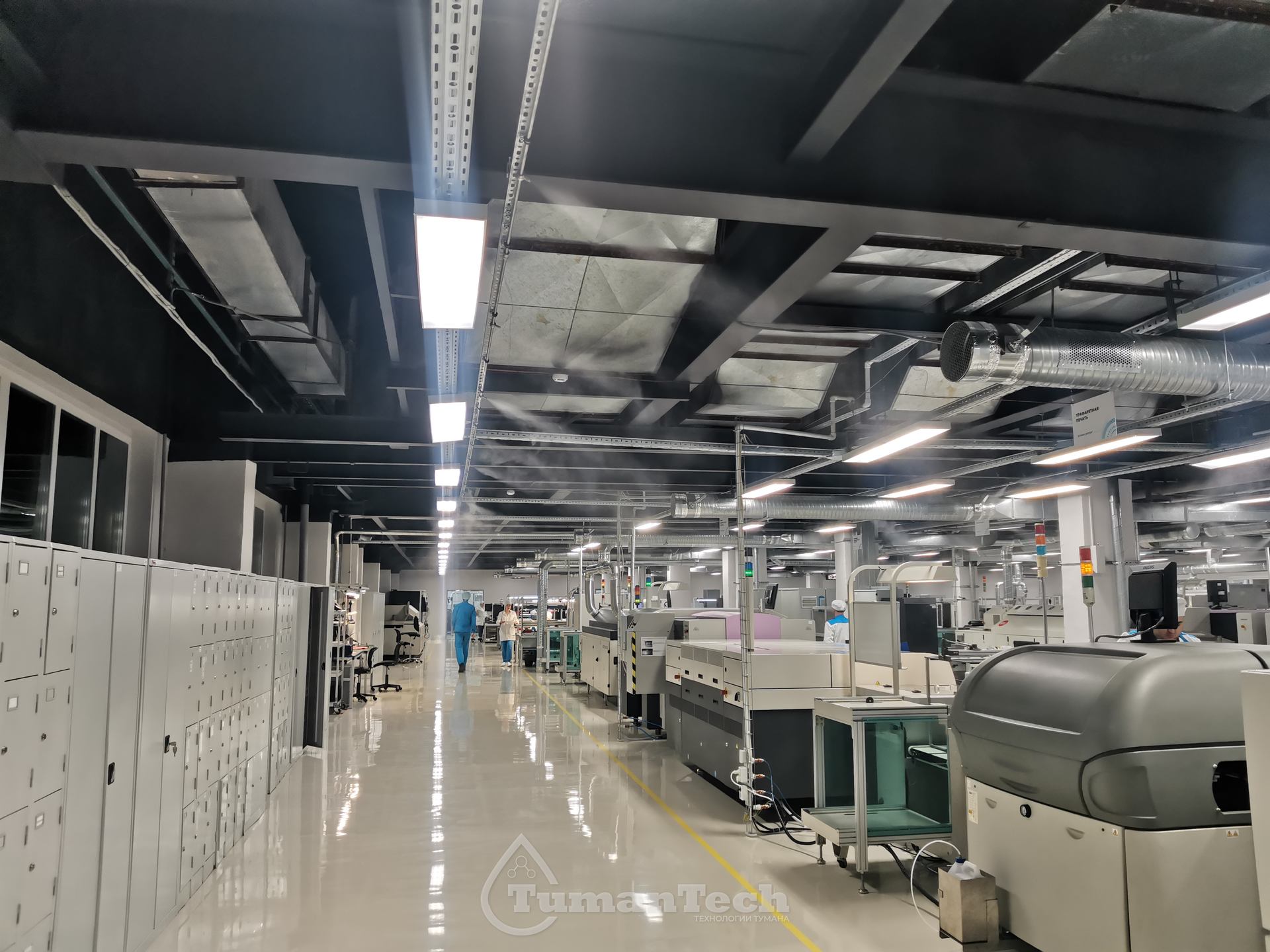

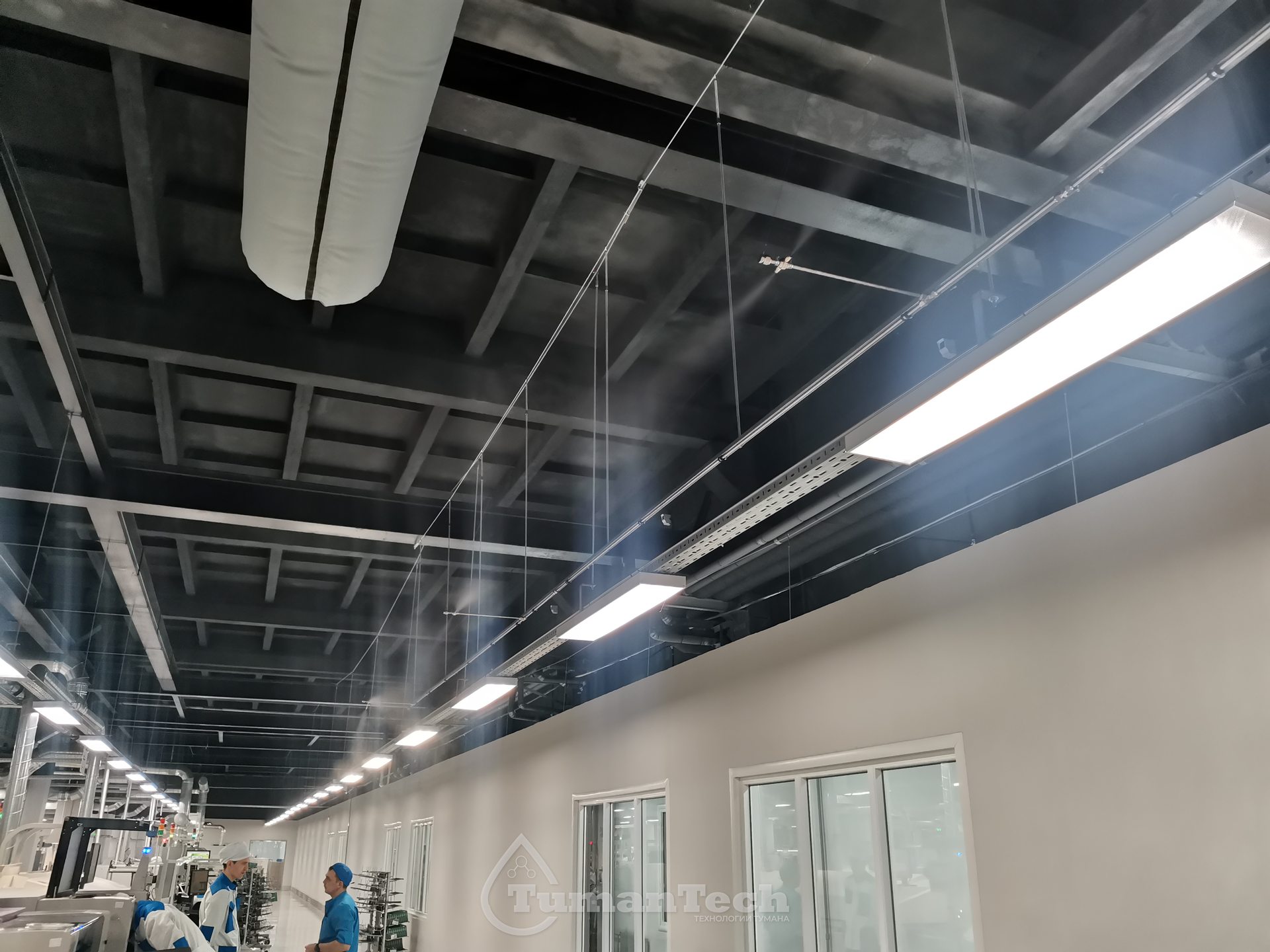

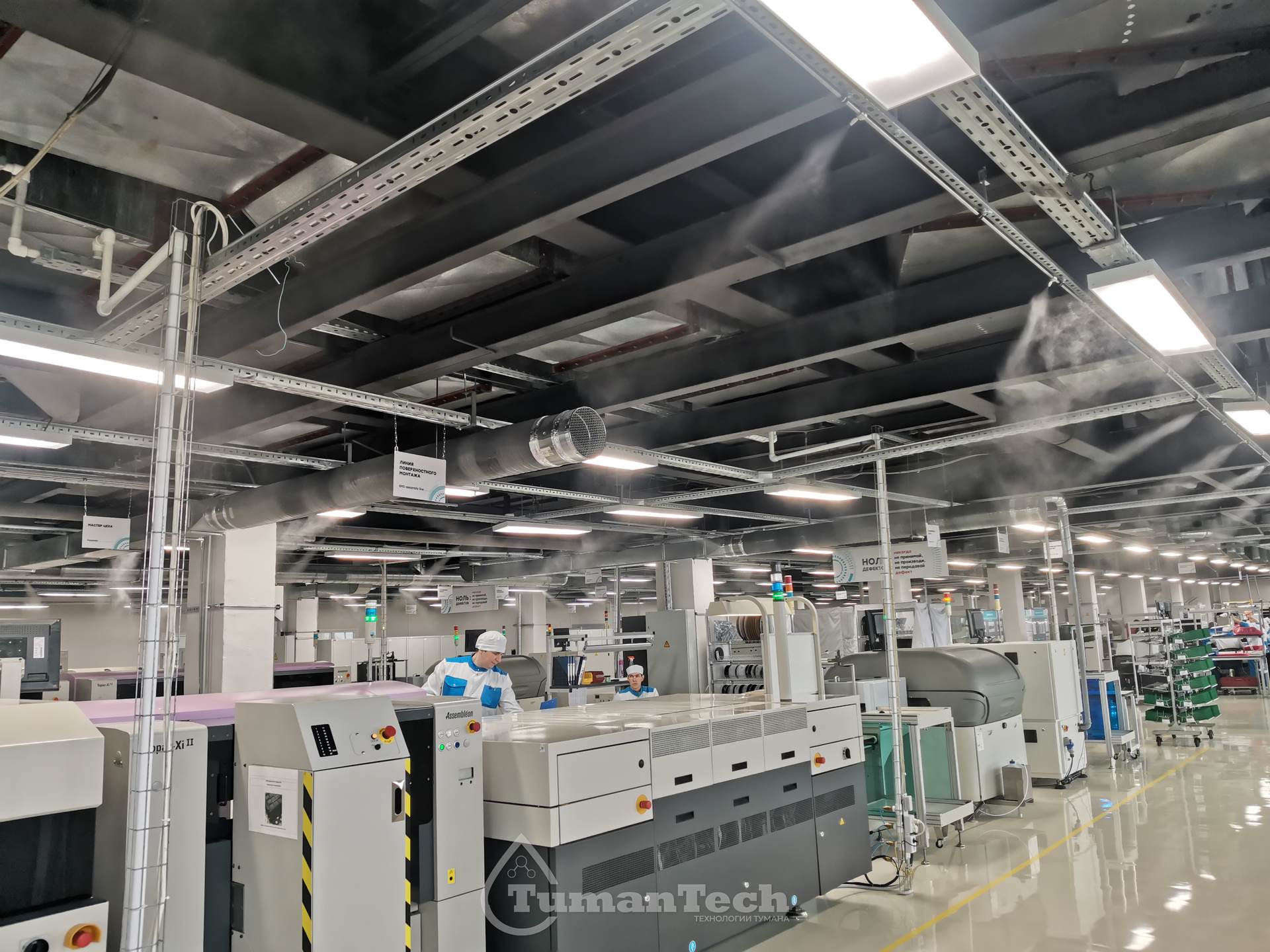

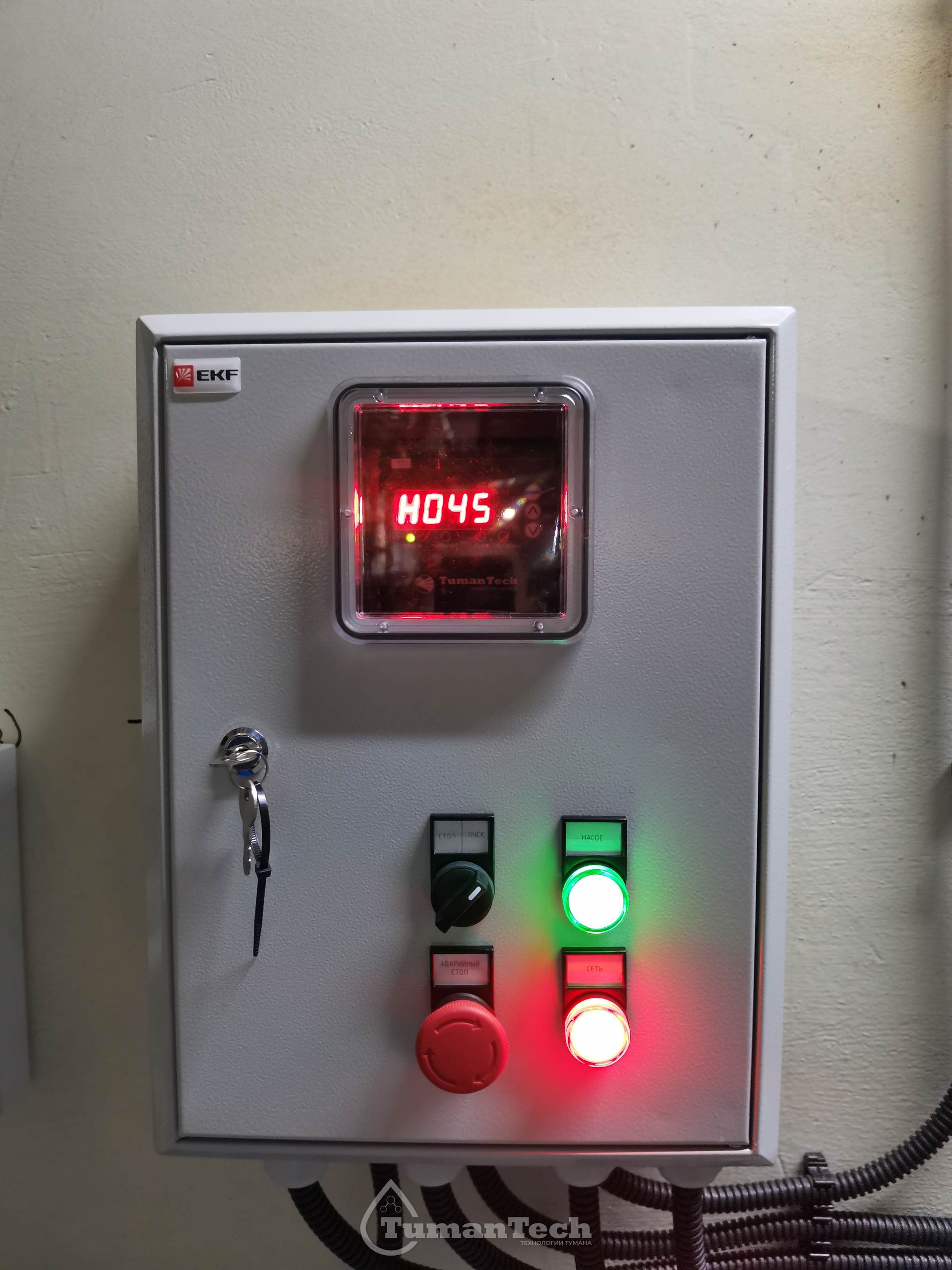

Фотографии системы увлажнения — Кострома, 2022 год
Видео работы системы — Кострома, 2022 год
2024 год — первое расширение системы в Костроме
По мере развития производства и установки дополнительных линий потребовалось добавить зоны с форсунками
В 2024 году специалисты «ТуманТек» вновь приехали на предприятие в Костроме и выполнили расширение системы, установленной в 2022 году. К существующей инфраструктуре были добавлены новые участки увлажнения.
При этом ранее установленное оборудование продолжило использоваться: система была дооснащена и масштабирована под новые потребности производства.
2025 год — новое расширение и система увлажнения линии производства ABS
В 2025 году сотрудничество продолжилось. Компания ИТЭЛМА вновь обратилась к «ТуманТек», причём на этом этапе работы выполнялись сразу по двум направлениям.
Было выполнено очередное расширение существующей системы увлажнения производственных зон. Одновременно была спроектирована и установлена отдельная новая система увлажнения для линии производства ABS.
На новой производственной линии также требовалось поддерживать необходимую влажность воздуха и снижать условия для накопления статического электричества.
При размещении магистралей и форсунок учитывалась конфигурация производственной линии и расположение оборудования. Форсунки устанавливались таким образом, чтобы обеспечить локальное увлажнение рабочей зоны без прямого направления факела тумана на оборудование.

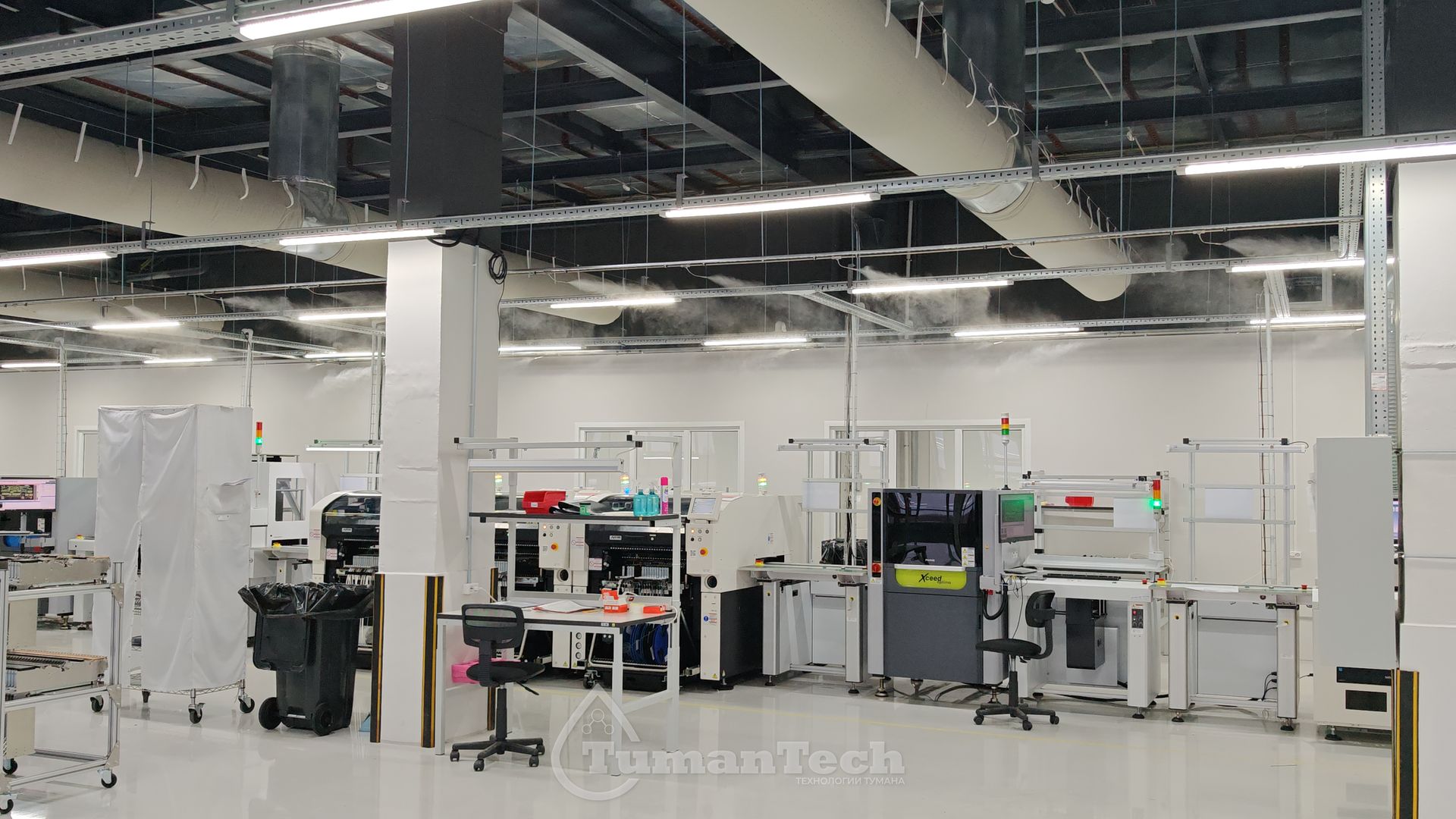

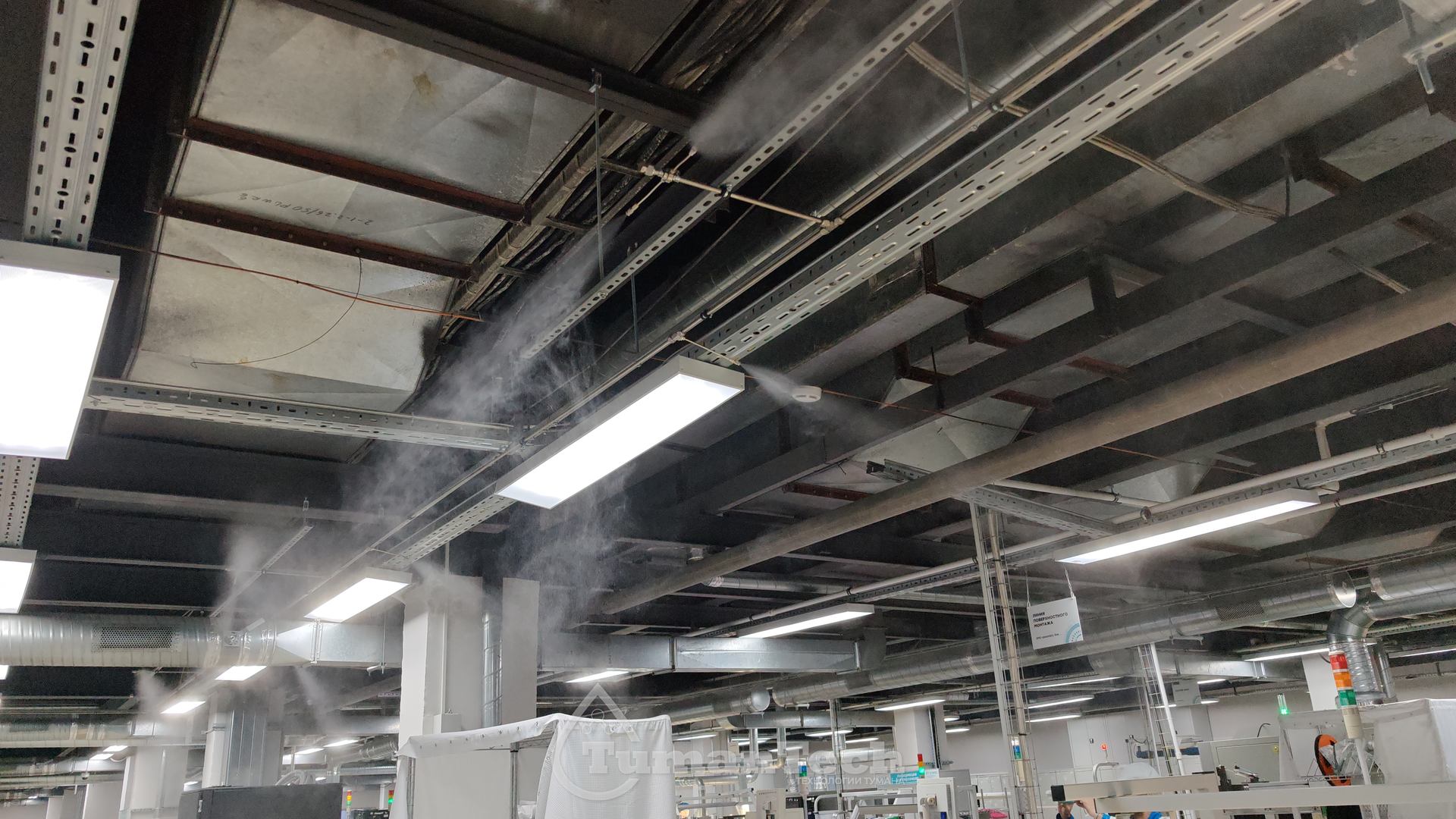

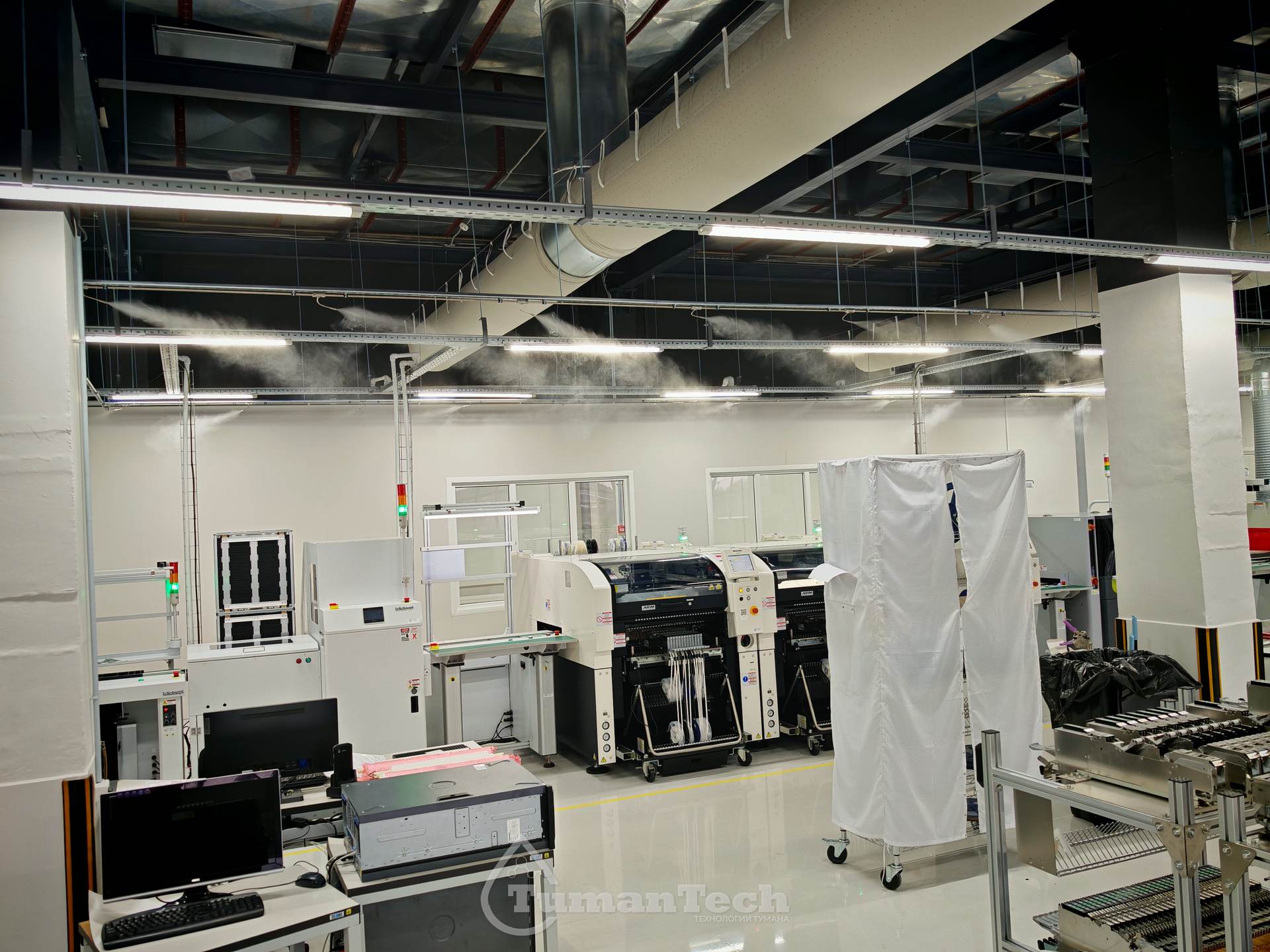

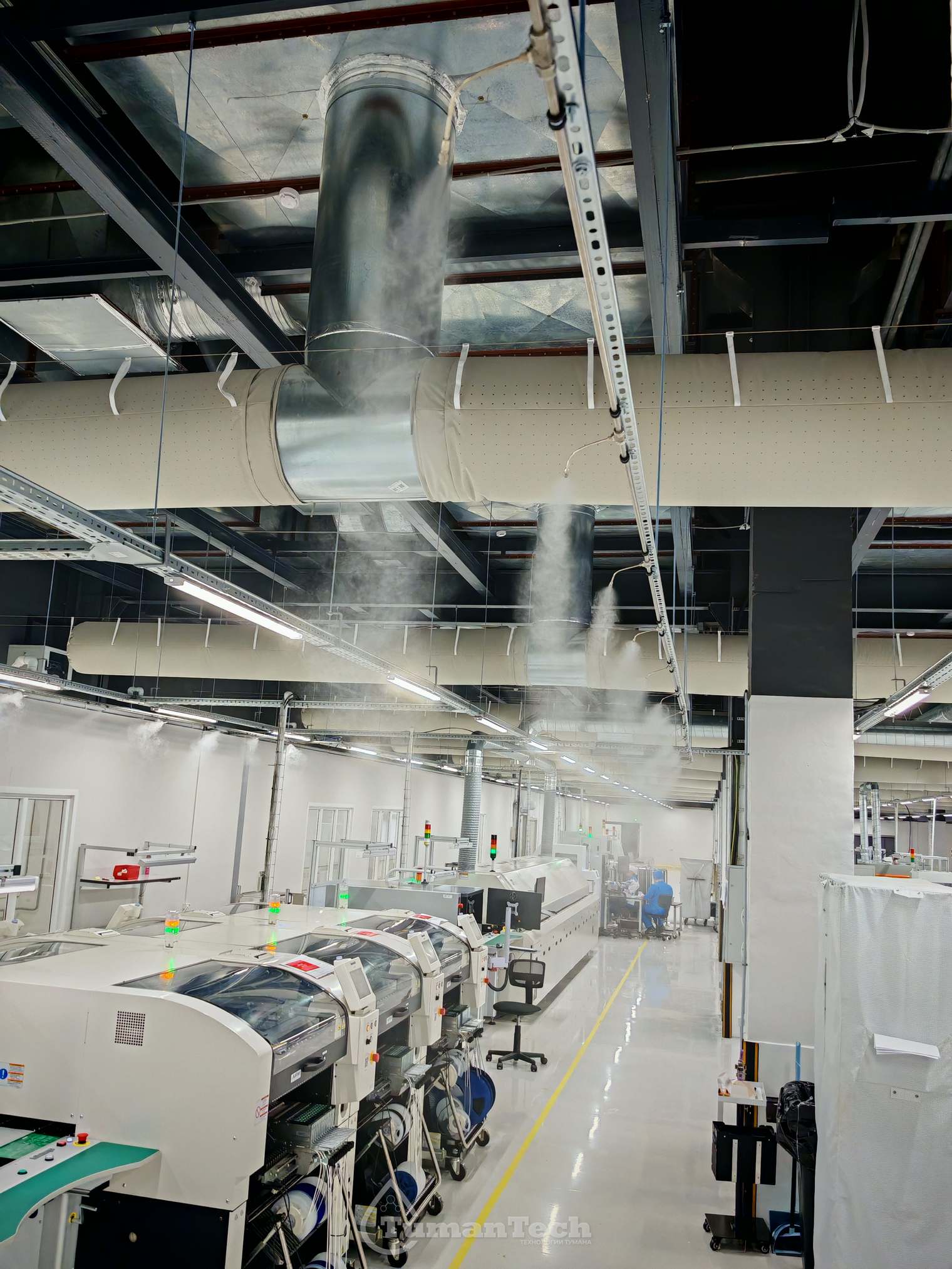

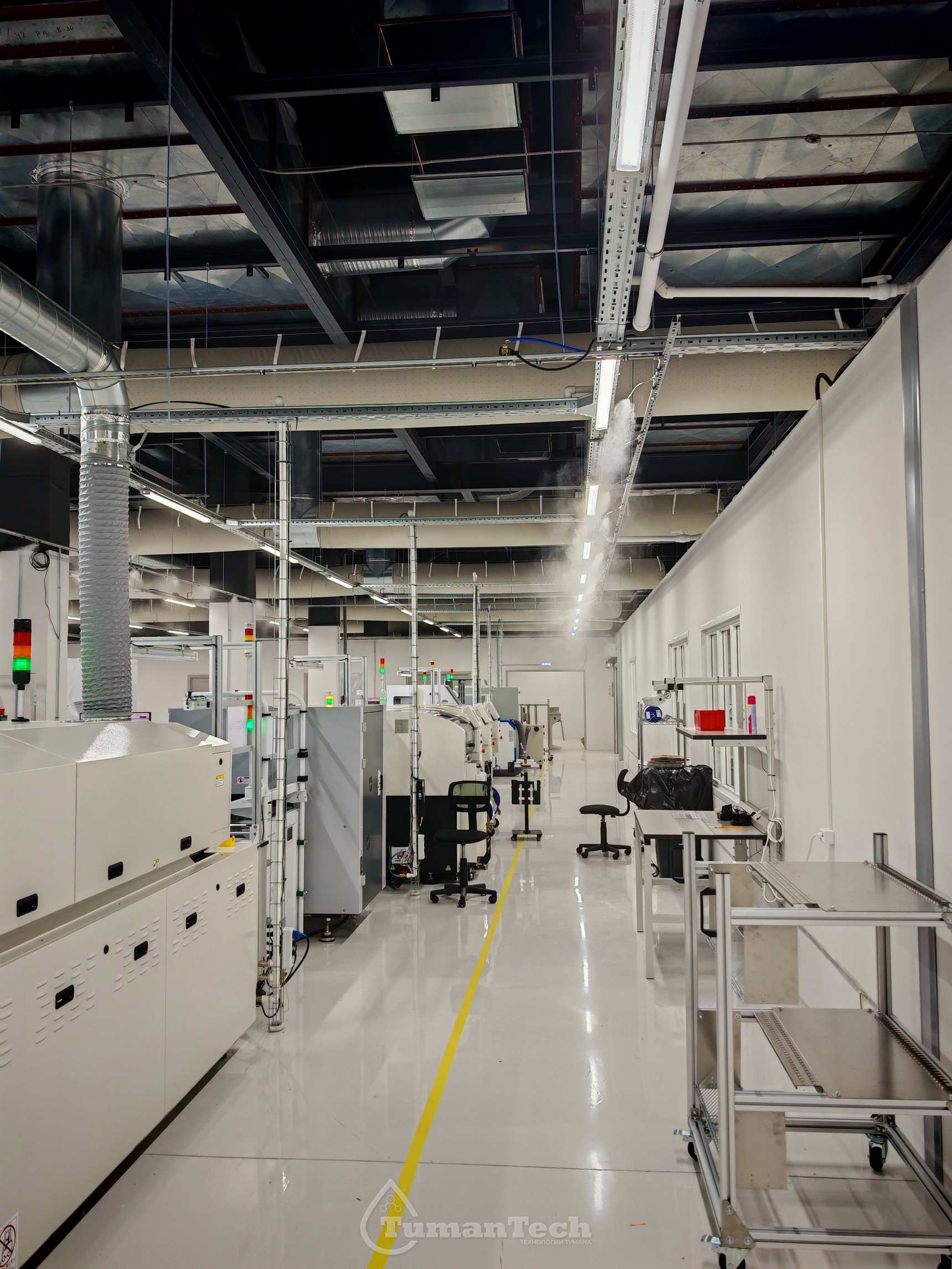

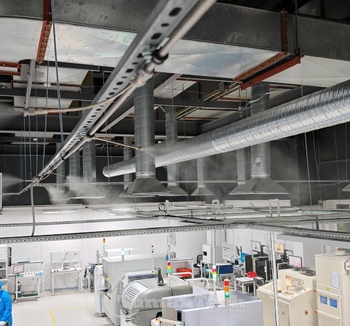

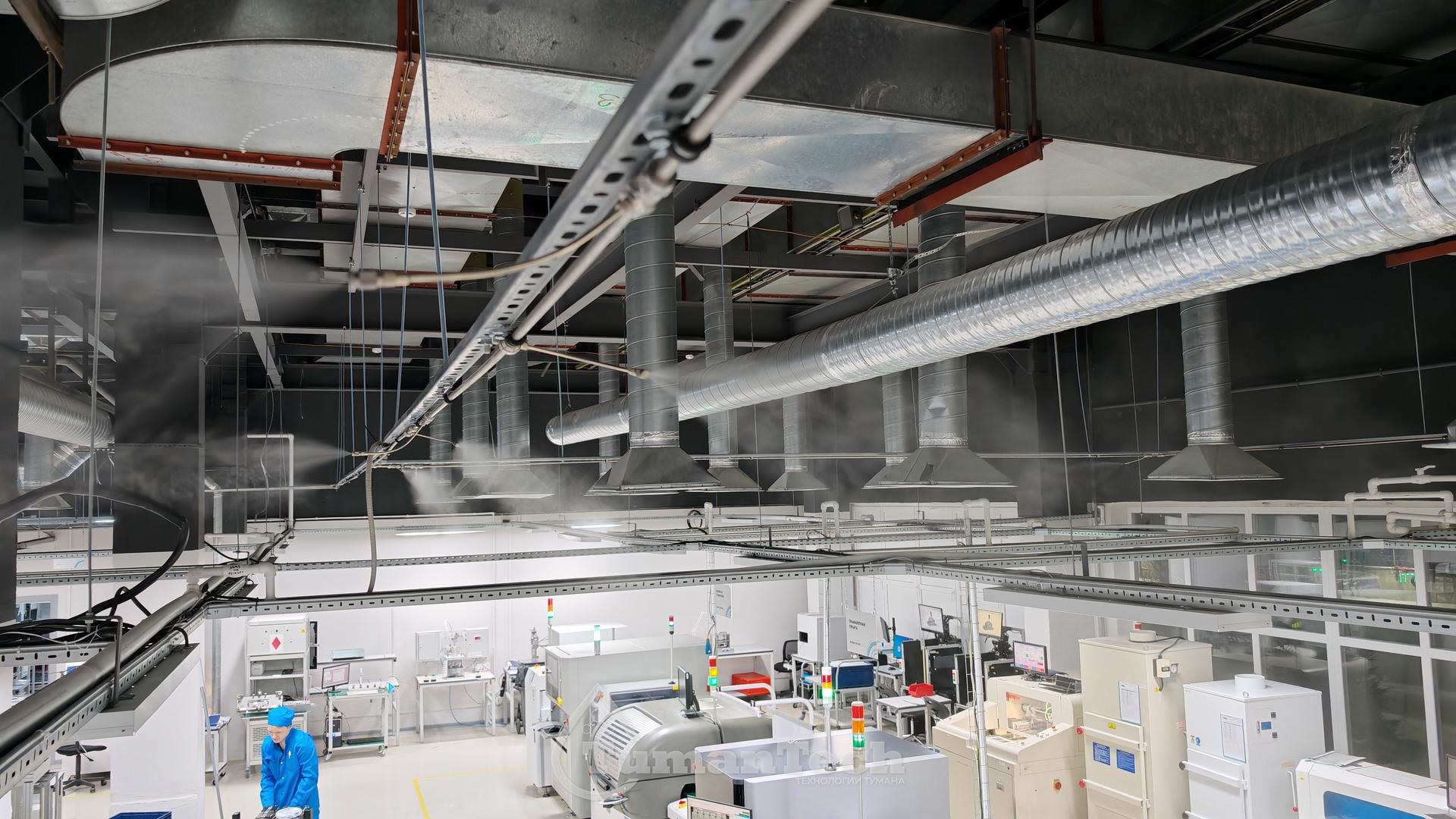

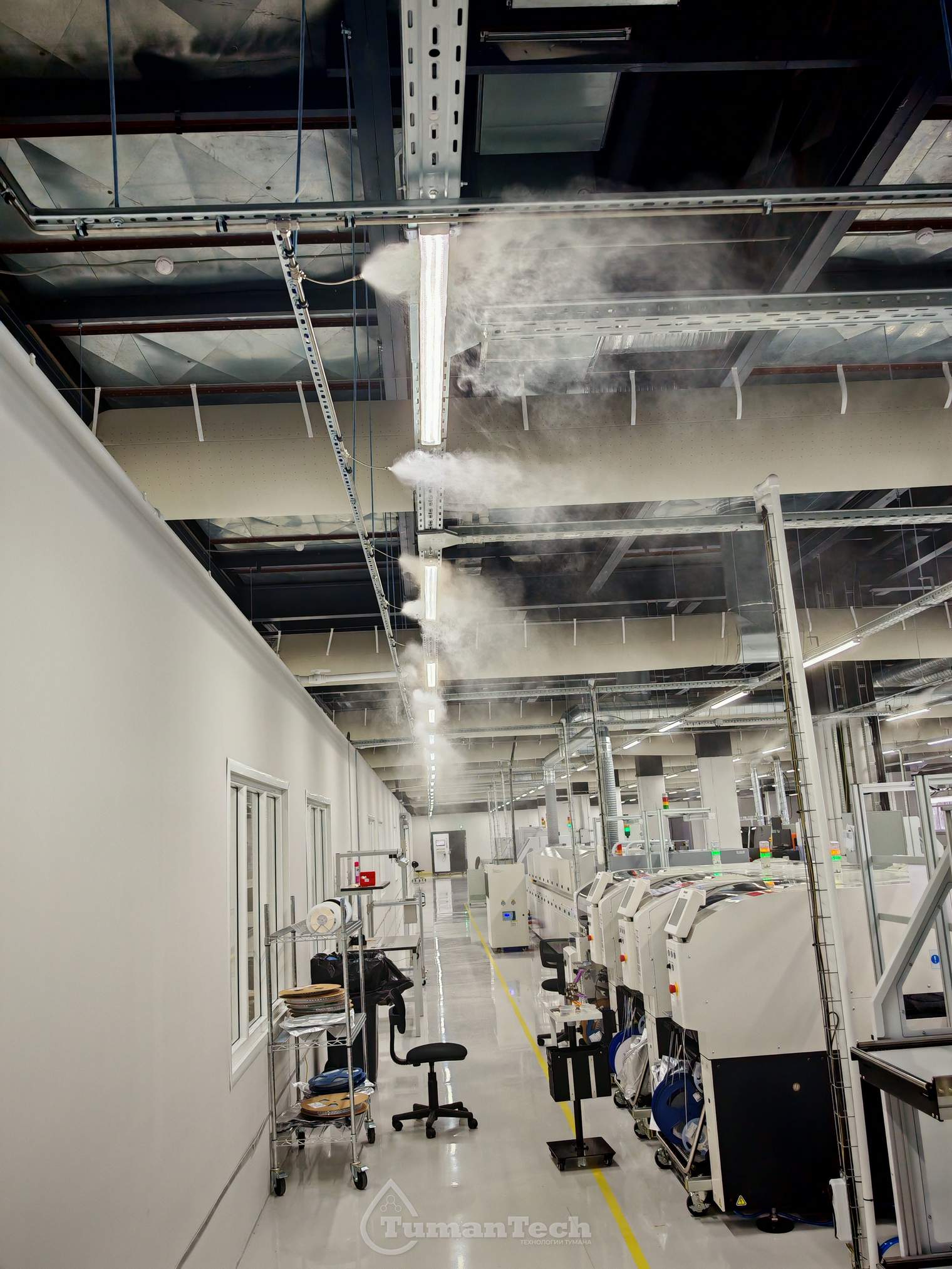

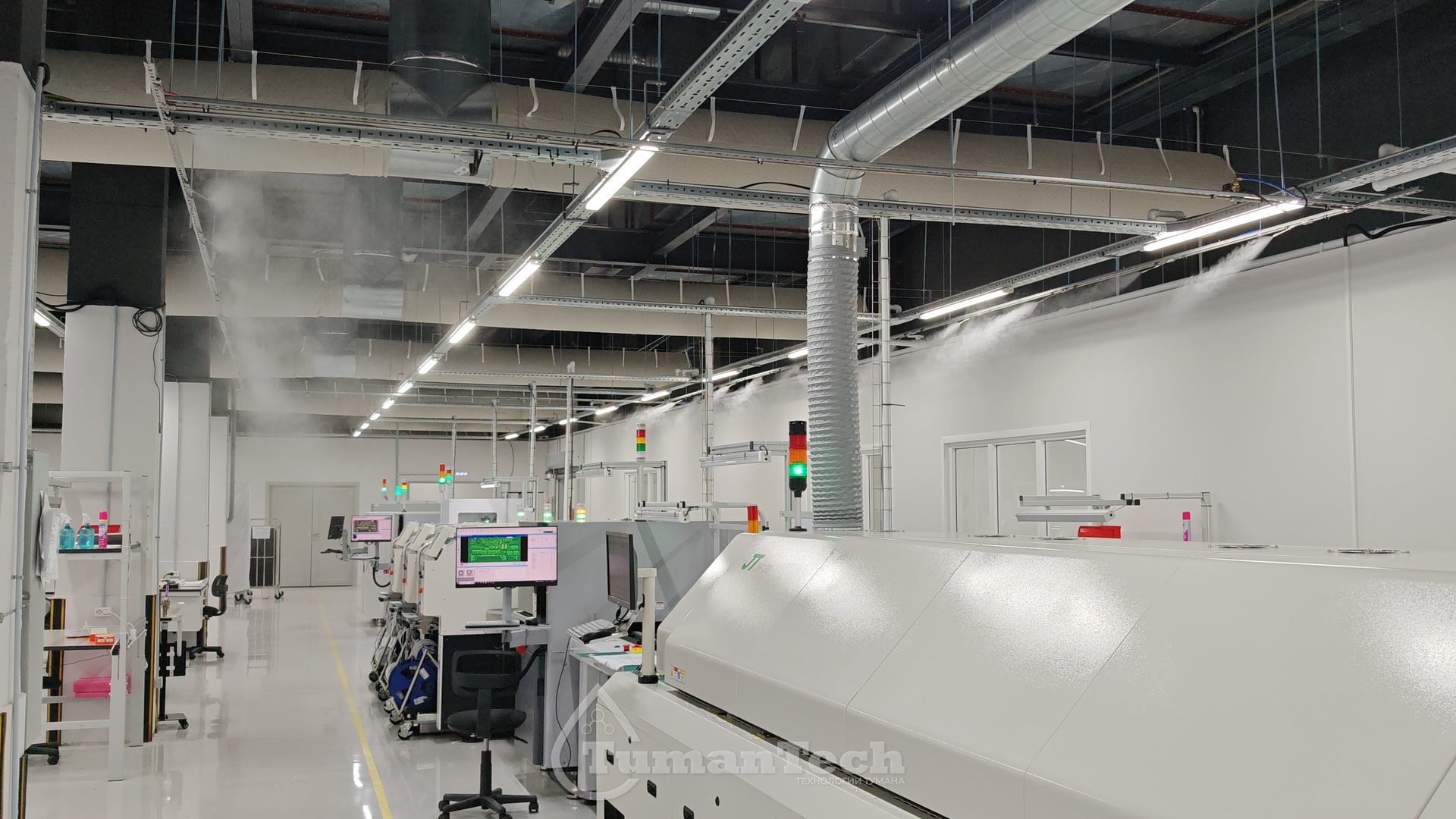

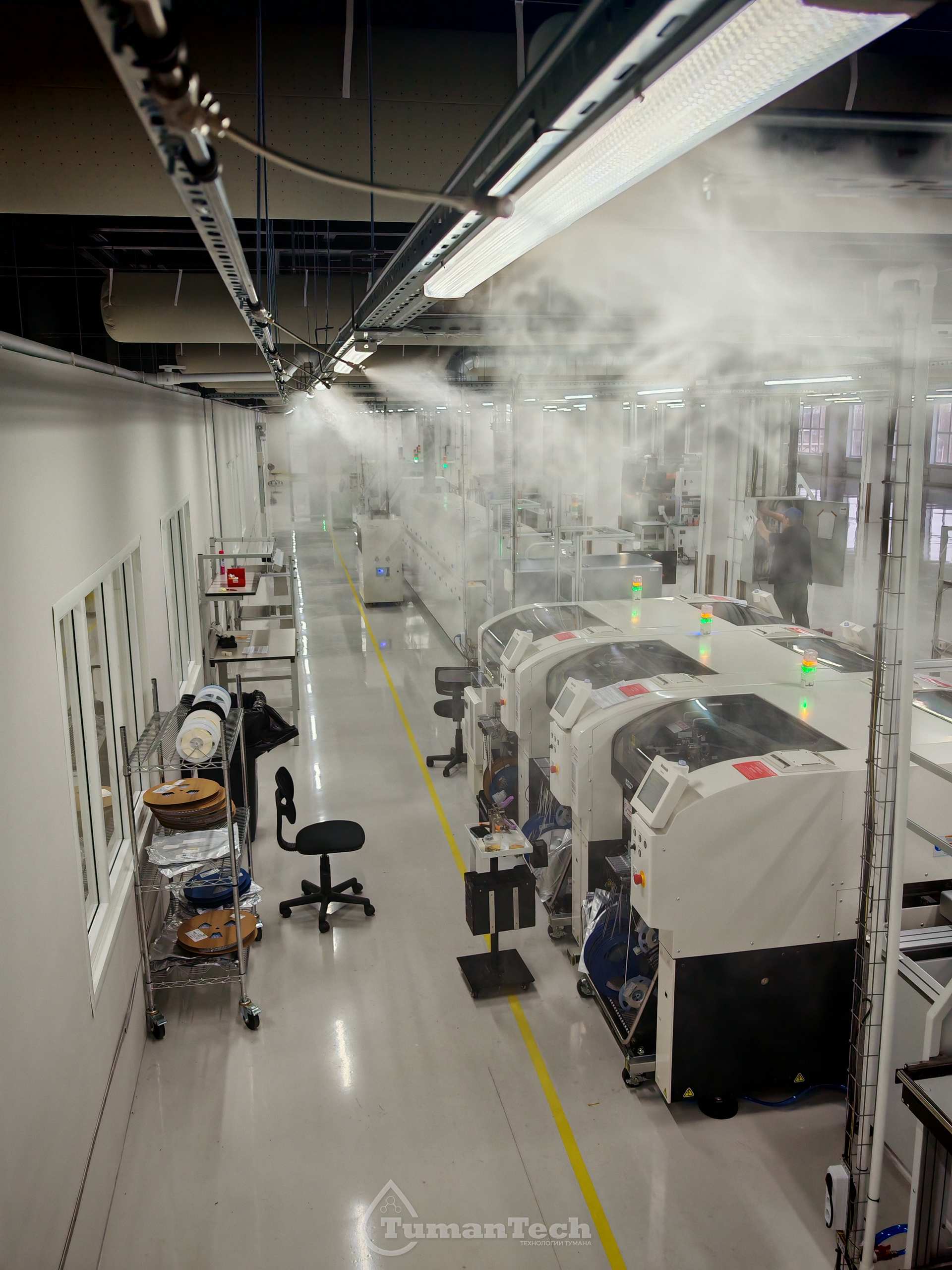

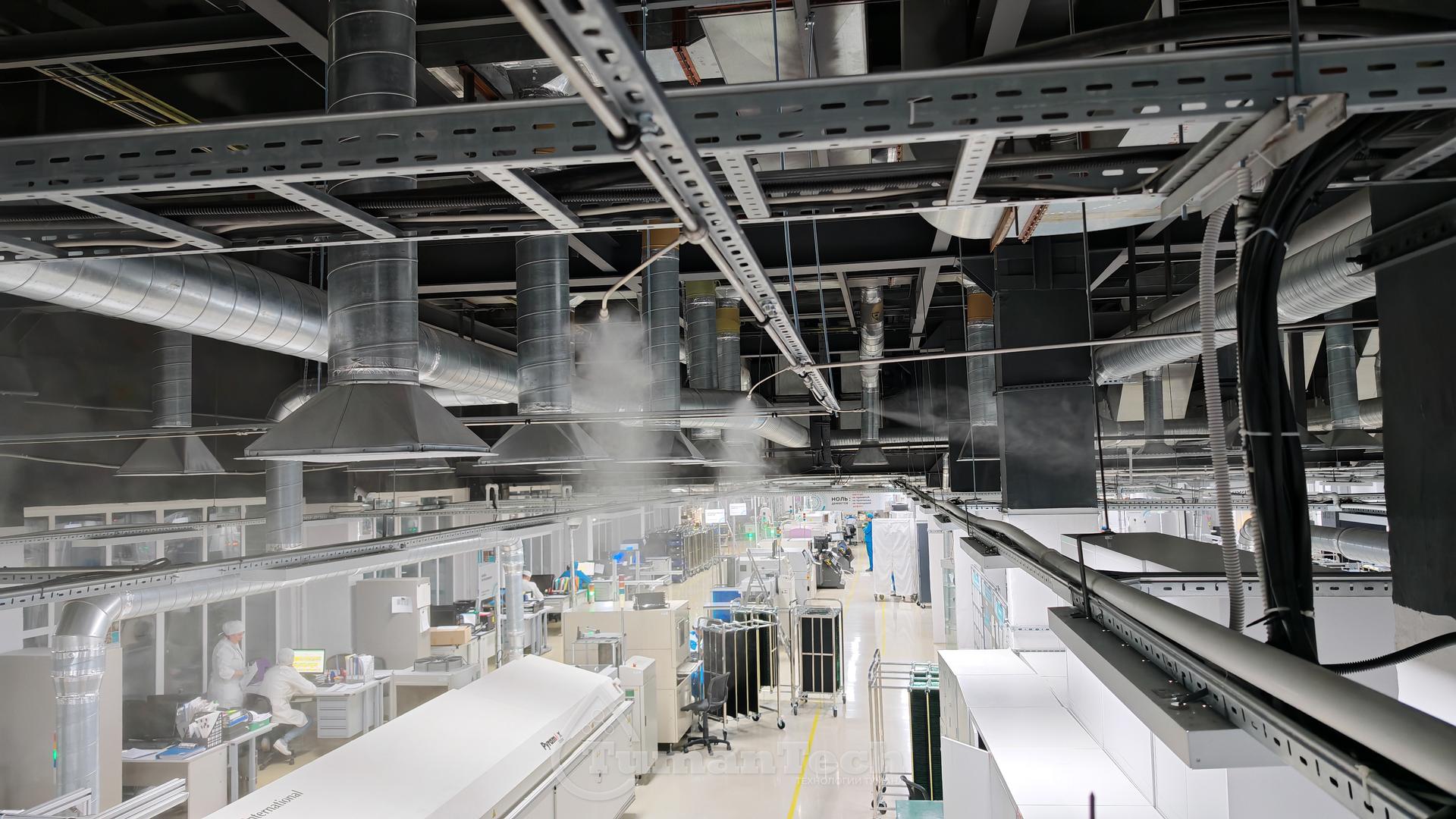

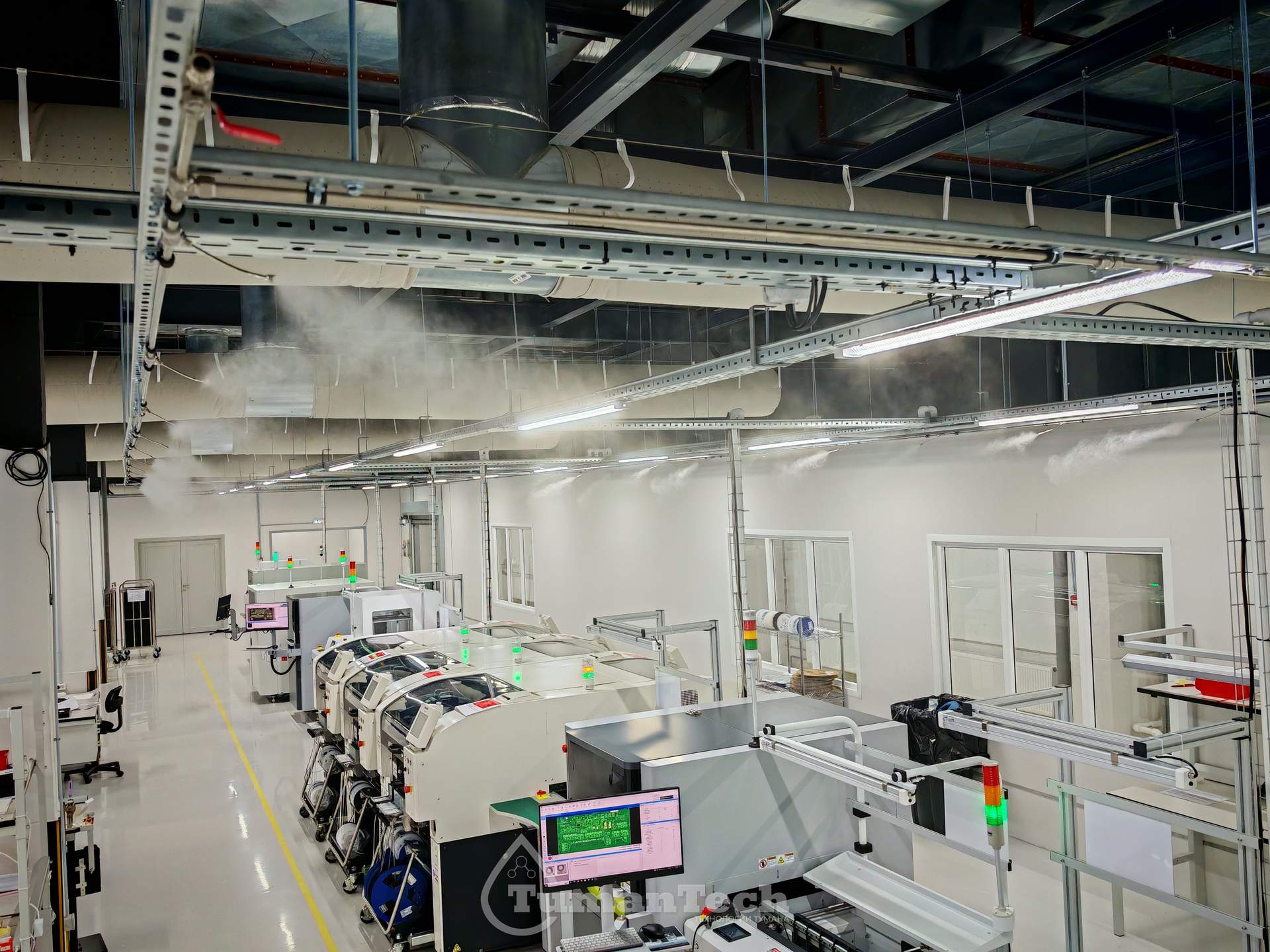

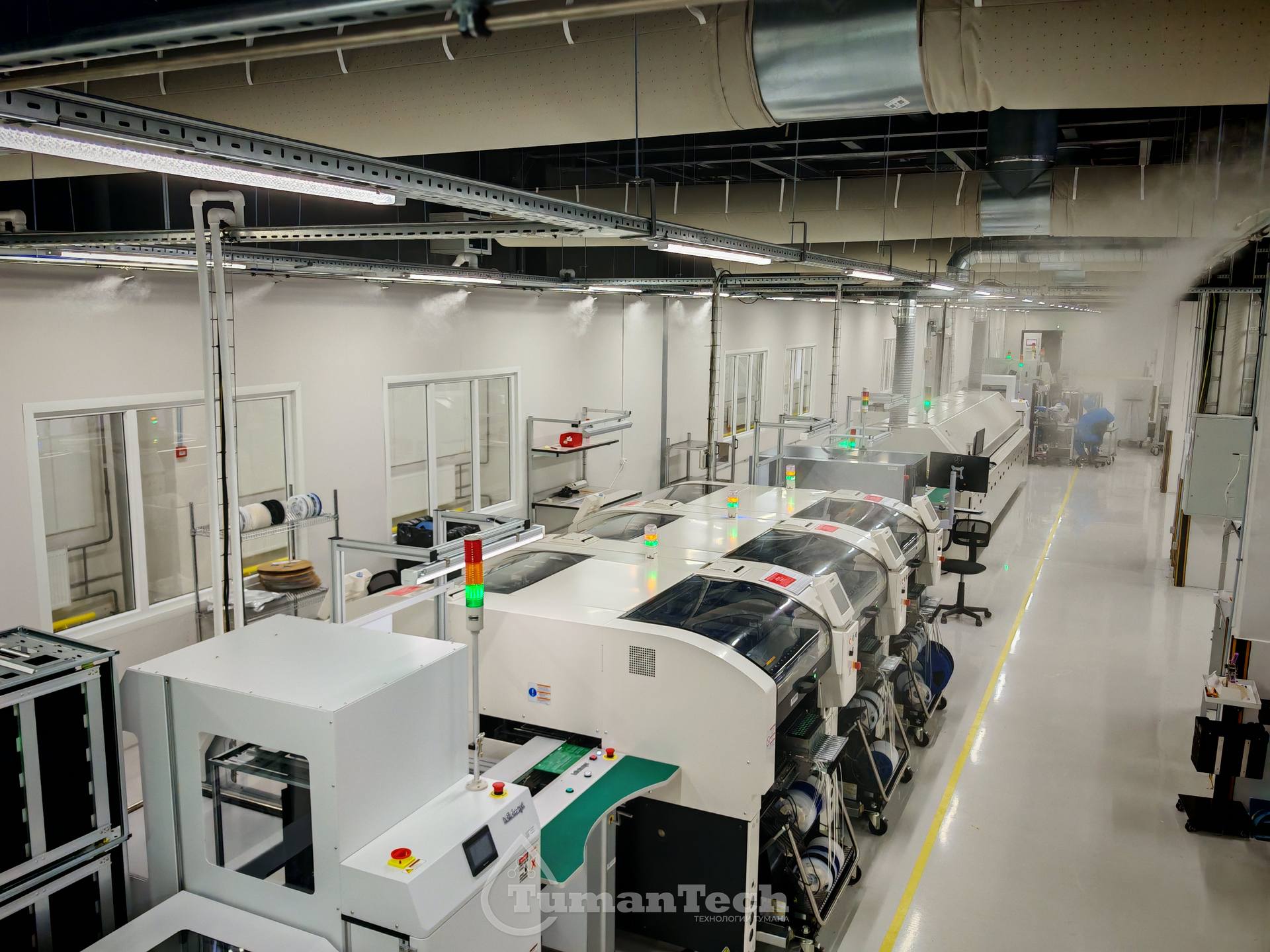

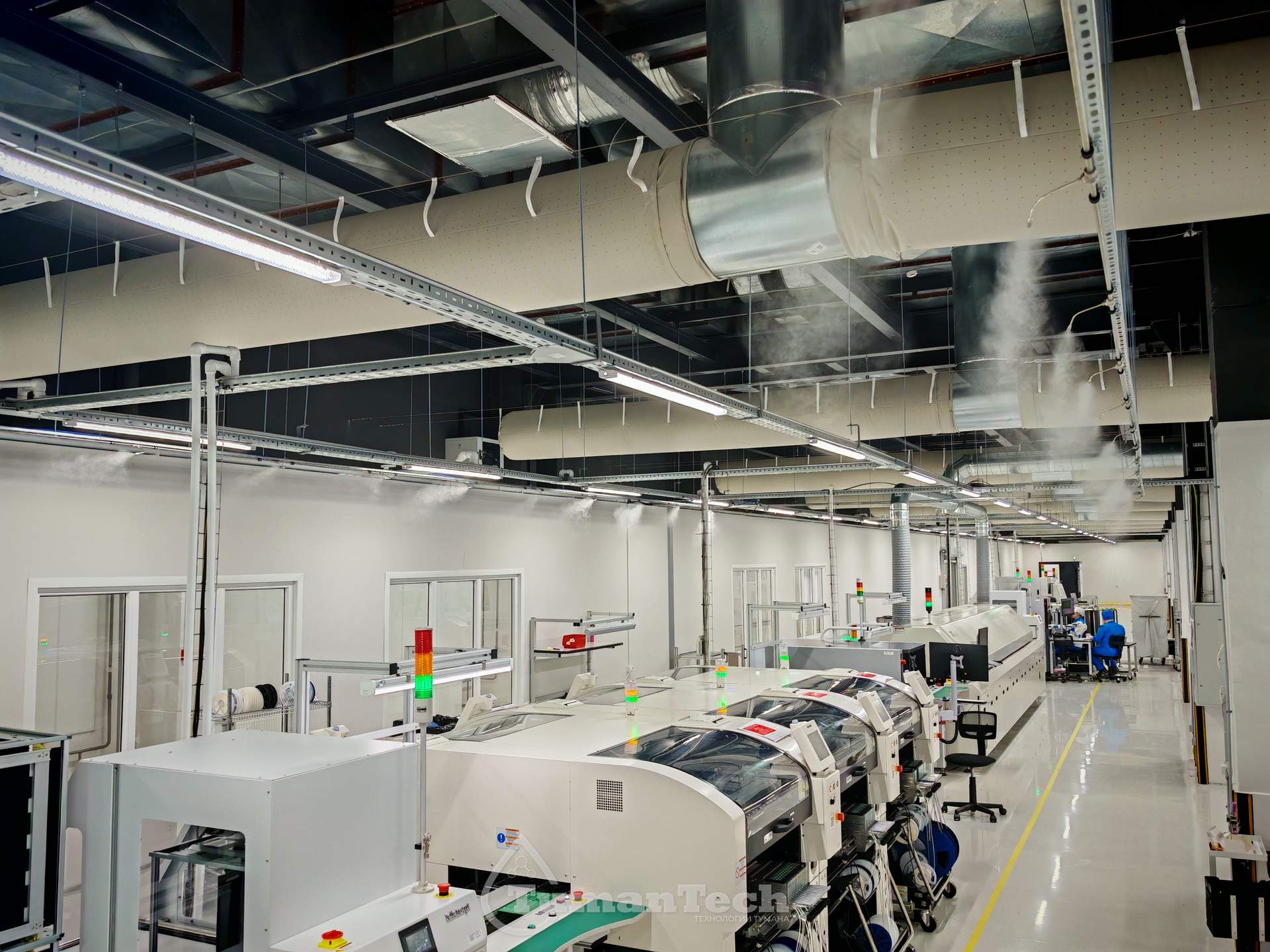

Фотографии системы увлажнения — Кострома, 2025 и 2026 год
Видео работы системы увлажнения на линии производства ABS Кострома, 2025 год
2026 год — расширение системы на линии производства ABS
В 2026 году проект получил дальнейшее развитие. После эксплуатации системы, установленной на линии производства ABS в 2025 году, потребовалось увеличить зону увлажнения.
Специалисты «ТуманТек» вновь приехали на предприятие в Костроме и выполнили расширение системы. Дополнительные участки увлажнения были интегрированы в существующую инфраструктуру.
Таким образом, система на линии ABS также была масштабирована вслед за дальнейшим развитием производства.
Развитие проекта с 2021 по 2026 год
- 2021 — Москва. Первый проект по увлажнению воздуха на производстве микроэлектроники.
- 2022 — Кострома. Монтаж трёхзональной системы локального увлажнения на втором этаже предприятия.
- 2024 — Кострома. Расширение ранее установленной системы и подключение дополнительных участков увлажнения.
- 2025 — Кострома. Очередное расширение существующей системы и монтаж отдельной системы увлажнения линии производства ABS.
- 2026 — Кострома. Расширение системы увлажнения линии производства ABS.
От первого проекта до многолетнего сотрудничества
История проектов ИТЭЛМА показывает возможность поэтапного развития промышленных систем увлажнения «ТуманТек».
При таком подходе система увлажнения развивается вместе с производством: можно подключать дополнительные производственные зоны и расширять магистрали, используя ранее установленное оборудование.
Для «ТуманТек» этот проект стал примером долгосрочного сотрудничества: первая система была установлена в 2021 году, а спустя пять лет заказчик продолжает расширять и развивать реализованные нами системы увлажнения.
